SN74HC132DBR - TI

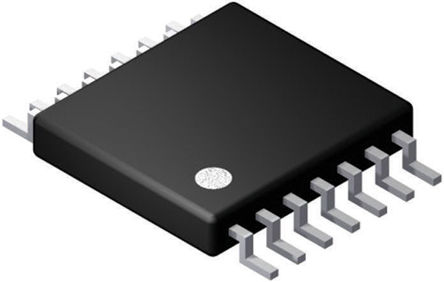

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SN74HC132DBR
Производитель

TI
Чип воркер Часть №

CW65267176
Категория

Логический чип
Упаковка

SSOP-14
Описание

NAND Gate 4Element 2IN CMOS 14Pin SSOP T/R
даташит

Datasheet

Способ оплаты и доставка

SN74HC132DBR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SN74HC132DBR Логический чип характеристики

Атрибут	Значение атрибута

Часть №	SN74HC132DBR
Производитель	TI
Чип воркер Часть №	CW65267176
Категория	Логический чип
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SSOP-14
Напряжение Питания (DC)	2.00V ~ 6.00V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	5.20 mA
Количество Цепей	4 Circuit
Количество Битов	4 Bit
Время Задержки Распространения	27.0 ns
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Количество Вентилей	4 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
	Развернуть все
Длина	6.5 mm
Ширина	5.6 mm
Высота	1.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

SN74HC132DBR Описание продукта

description/ordering information
Each circuit functions as a NAND gate, but because of the Schmitt action, it has different input
threshold levels for positive- and negative-going signals. The ’HC132 devices perform the Boolean
function Y = A •Bor Y = A+ Bin positive logic.
These circuits are temperature compensated and can be triggered from the slowest of input ramps and still give clean jitter-free output signals.
Wide Operating Voltage Range of 2 V to 6 V
Outputs Can Drive Up To 10 LSTTL Loads
Low Power Consumption, 20-µA Max ICC
Typical tpd = 14 ns
±4-mA Output Drive at 5 V
Low Input Current of 1 µA Max
Operation From Very Slow Input Transitions
Temperature-Compensated Threshold Levels
High Noise Immunity
Same Pinouts as ’HC00

Развернуть все
