SN74ALS138AN - TI

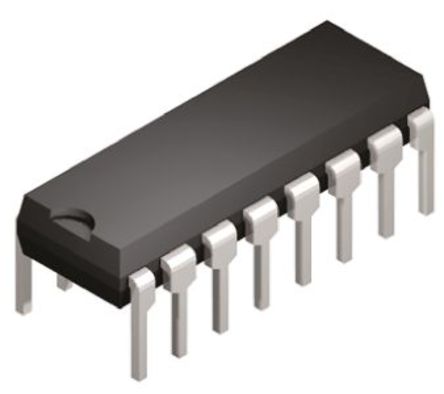

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SN74ALS138AN
Производитель

TI
Чип воркер Часть №

CW6999993
Категория

Логический контроллер
Упаковка

PDIP-16
Описание

TEXAS INSTRUMENTS SN74ALS138AN Decoder / Demultiplexer, ALS Family, 1 Gate, 3Input, 8 Output, 8mA, 4.5V to 5.5V, DIP-16
даташит

Datasheet

Способ оплаты и доставка

SN74ALS138AN Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SN74ALS138AN Логический контроллер характеристики

Атрибут	Значение атрибута

Часть №	SN74ALS138AN
Производитель	TI
Чип воркер Часть №	CW6999993
Категория	Логический контроллер
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	4.50V ~ 5.50V
Количество Выходных Интерфейсов	8 Output
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Количество Битов	8 Bit
Узлы Напряжения	5.00 V
Количество Вентилей	1 Gate
Ширина Ленты	75.0 MHz
Привод Выходного Тока	-50.0 µA
Количество входов	3 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

SN74ALS138AN Описание продукта

The SN74ALS138AN is a 3-to-8 Decoder/Demultiplexer designed for high-performance memory-decoding or data-routing applications requiring very short propagation delay times. In high-performance systems, these devices can be used to minimize the effects of system decoding. When employed with high-speed memories with a fast enable circuit, the delay times of the decoder and the enable time of the memory are usually less than the typical access time of the memory. The effective system delay introduced by the Schottky-clamped system decoder is negligible. The conditions at the binary-select inputs and the three enable (G1, G2A\ and G2B\\) inputs select one of eight output lines. Two active-low and one active-high enable inputs reduce the need for external gates or inverters when expanding. A 24-line decoder can be implemented without external inverters and a 32-line decoder requires only one inverter. An enable input can be used as a data input for demultiplexing applications.
Designed specifically for high-speed memory decoders and data transmission systems
Incorporate three enable inputs to simplify cascading and/or data reception
