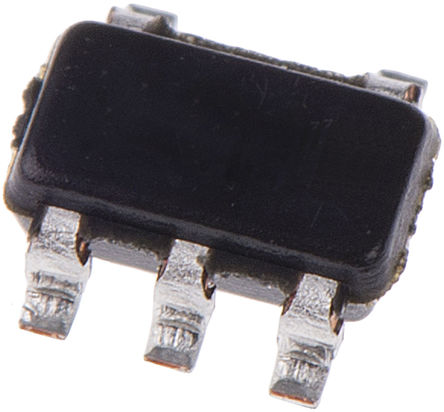

SN74AHCT1G86DBVR - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SN74AHCT1G86DBVR
Производитель

TI
Чип воркер Часть №

CW8134136
Категория

Логический чип
Упаковка

SOT-23-5
Описание

XOR Gate 1Element 2IN CMOS 5Pin SOT-23 T/R
даташит

Datasheet

Способ оплаты и доставка

SN74AHCT1G86DBVR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SN74AHCT1G86DBVR Логический чип характеристики

Атрибут	Значение атрибута

Часть №	SN74AHCT1G86DBVR
Производитель	TI
Чип воркер Часть №	CW8134136
Категория	Логический чип
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	4.50V ~ 5.50V
Рабочее Напряжение	4.5V ~ 5.5V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	8.00 mA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	9.00 ns
Узлы Напряжения	5.00 V
Количество Вентилей	1 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	3.05 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

SN74AHCT1G86DBVR Описание продукта

The SN74AHCT1G86DBVR is a single 2-input Exclusive-OR Gate. The device performs the Boolean function Y = A ⊕ B or Y = A\B + AB\ in positive logic.
8mA Output drive at 5V
Inputs are TTL-voltage compatible
Maximum tpd of 8ns at 5V
10A Maximum ICC low power consumption
ESD protection exceeds JESD 22
Latch-up performance exceeds 250mA per JESD 17
Green product and no Sb/Br
