SN7405N - TI

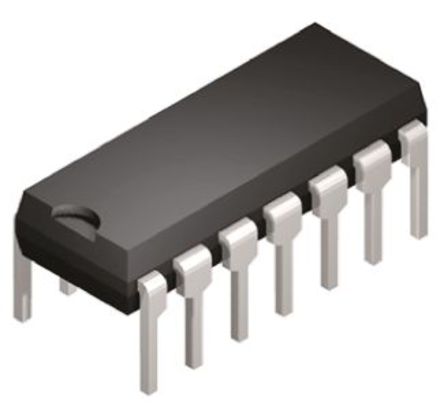

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SN7405N
Производитель

TI
Чип воркер Часть №

CW17265288
Категория

Логический чип
Упаковка

PDIP-14
Описание

Inverter, TTL05, 6Input, 16mA, 4.75V to 5.25V, DIP-14
даташит

Datasheet

Способ оплаты и доставка

SN7405N Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SN7405N Логический чип характеристики

Атрибут	Значение атрибута

Часть №	SN7405N
Производитель	TI
Чип воркер Часть №	CW17265288
Категория	Логический чип
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	6 Output
Выходной Ток	16 mA
Количество Цепей	6 Circuit
Количество Каналов	6 Channel
Количество Стежков	14 Position
Количество Битов	6 Bit
Время Задержки Распространения	55.0 ns
Узлы Напряжения	5.00 V
Количество Вентилей	6 Gate
Количество входов	6 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
	Развернуть все
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

SN7405N Описание продукта

The SN7405N is a Hex Inverter with open collector outputs contains six independent circuits. To perform correctly, the open-collector outputs require pull-up resistors. This device may be connected to other open-collector outputs to implement active-low wired-OR or active-high wire-AND functions. Open-collector devices often are used to generate high VOH levels.
