SN65LVDM1677DGG - TI

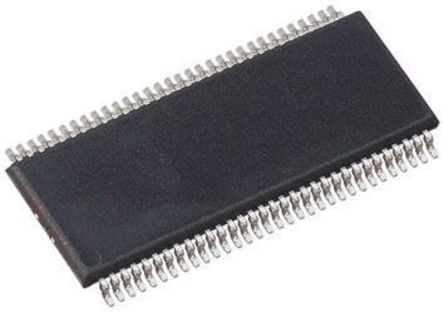

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SN65LVDM1677DGG
Производитель

TI
Чип воркер Часть №

CW8726211
Категория

Чип интерфейса
Упаковка

TSSOP-64
Описание

LVDS Driver/Receiver 650Mbps 0.454V 64Pin TSSOP Tube
даташит

Datasheet

Способ оплаты и доставка

SN65LVDM1677DGG Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SN65LVDM1677DGG Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	SN65LVDM1677DGG
Производитель	TI
Чип воркер Часть №	CW8726211
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	TSSOP-64
Напряжение Питания (DC)	3.00V (min)
Ток Питания	175 mA
Количество Цепей	16 Circuit
Количество Стежков	64 Position
Входной Ток	175 mA
Рассеяние Мощности	2094 W
Скорость Передачи Данных	650 Mbps
Входной ток (мин)	20 μA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2094 mW
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.3 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	17 mm
Ширина	6.1 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
Лицензия HK STC	NLR

SN65LVDM1677DGG Описание продукта

The SN65LVDM1676 and SN65LVDM1677 (integrated termination) are sixteen differential line transmitters or receivers (tranceivers) that use low-voltage differential signaling (LVDS) to achieve signaling rates up to 200 Mbps per transceiver configured as a receiver and up to 650 Mbps per transceiver configured as a transmitter. These products are similar to TIA/EIA-644 standard compliant devices (SN65LVDS) counterparts except that the output current of the drivers are doubled. This modification provides a minimum differential output voltage magnitude of 247 mV into a 50- load and allows double-terminated lines and half-duplex operation. The receivers detect a voltage difference of 100 mV with up to 1 V of ground potential difference between a transmitter and receiver.
The intended application of this device and signaling technique is for point-to-point baseband data transmission over controlled impedance media of approximately 100 . The transmission media may be printed-circuit board traces, backplanes, or cables. The large number of transceivers integrated into the same substrate along with the low pulse skew of balanced signaling, allows extremely precise timing alignment of clock and data for synchronous parallel data transfers. (Note: The ultimate rate and distance of data transfer is dependent upon the attenuation characteristics of the media, the noise coupling to the environment, and other system characteristics.)
The SN65LVDM1676 and SN65LVDM1677 are characterized for operation from -40°C to 85°C.
