SMS05CT1G - ON Semiconductor

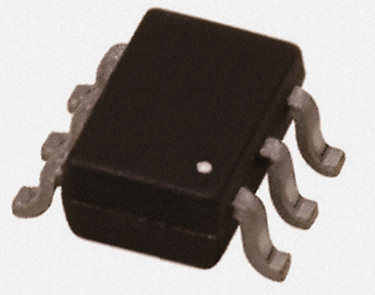

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SMS05CT1G
Производитель

ON Semiconductor
Чип воркер Часть №

CW14259500
Категория

Телевизионные диоды
Упаковка

TSOT-23-6
Описание

ON SEMICONDUCTOR SMS05CT1G TVS Diode, SMS05C Series, Unidirectional, 5V, 14.5V, TSOP, 6Pins
даташит

Datasheet

Способ оплаты и доставка

SMS05CT1G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SMS05CT1G Телевизионные диоды характеристики

Атрибут	Значение атрибута

Часть №	SMS05CT1G
Производитель	ON Semiconductor
Чип воркер Часть №	CW14259500
Категория	Телевизионные диоды
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	TSOT-23-6
Номинальное Напряжение (DC)	5.00 V
Рабочее Напряжение	5 V
Ёмкость	400 pF
Номинальная Мощность	350 W
Безгалогеновый Статус	Halogen Free
Пробивное Напряжение	6.2 V
Количество Цепей	5 Circuit
Количество Стежков	6 Position
Рассеяние Мощности	350 W
Зажимное напряжение	14.5 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	7.2 V
Пиковая импульсная мощность	350 W
Минимальное напряжение пробоя	6.2 V
Обратное напряжение пробоя	6.2 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
	Развернуть все
Длина	3.1 mm
Ширина	1.7 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

SMS05CT1G Описание продукта

The SMS05C series 5-line Transient Voltage Suppressor Array designed for application requiring transient voltage protection capability. It is intended for use in over-transient voltage and ESD sensitive equipment. It features a monolithic common anode design which protects five independent lines.
350W (8 x 20µs waveform) Peak power dissipation
ESD rating class 3B (Exceeding 8kV) per human body model
ESD Class C (exceeding 400V) per machine model
Compliance with IEC 61000-4-2 (ESD) 15kV (air), 8kV (contact)
-40 to 150°C Operating junction temperature range
