SMCJ15A - Littelfuse

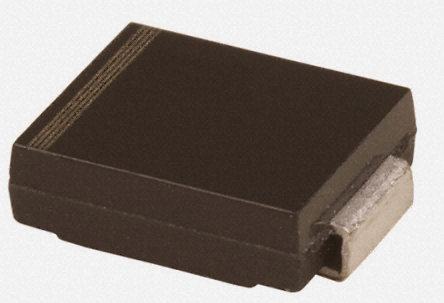

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SMCJ15A
Производитель

Littelfuse
Чип воркер Часть №

CW7909360
Категория

Телевизионные диоды
Упаковка

DO-214AB-2
Описание

DIODE TVS 15V 1500W UNI 5% SMC
даташит

Datasheet

Способ оплаты и доставка

SMCJ15A Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SMCJ15A Телевизионные диоды характеристики

Атрибут	Значение атрибута

Часть №	SMCJ15A
Производитель	Littelfuse
Чип воркер Часть №	CW7909360
Категория	Телевизионные диоды
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AB-2
Номинальное Напряжение (DC)	15.0 V
Рабочее Напряжение	15 V
Ёмкость	4800 pF
Номинальная Мощность	1.50 kW
Пробивное Напряжение	17.6 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Напряжение в Прямом Направлении	5 V
Рассеяние Мощности	1.5 kW
Зажимное напряжение	24.4 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	18.5 V
Пиковая импульсная мощность	1500 W
Минимальное напряжение пробоя	16.7 V
Обратное напряжение пробоя	16.7 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	-65℃ ~ 150℃
	Развернуть все
Длина	7.11 mm
Ширина	6.22 mm
Высота	2.417 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99

SMCJ15A Описание продукта

The SMCJ series surface-mount Transient Voltage Suppression Diode designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events. It is ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuits. It is used for surface mounted applications in order to optimize board space.
1500W Peak pulse power capability at 10/1000µs waveform
Built-in strain relief
Glass passivated junction
Low inductance
Excellent clamping capability
0.05% Repetition rate (duty cycle)
<1ps from 0V to V(BR) Minimum fast response time
<1µA above 10V Current IR
Available in unidirectional and bidirectional
ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2)
EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)
-65 to 150°C Operating temperature range
