SMBJ36A - Littelfuse

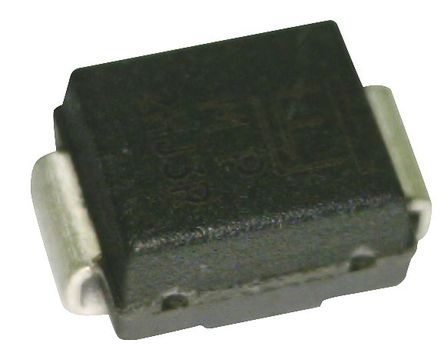

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SMBJ36A
Производитель

Littelfuse
Чип воркер Часть №

CW867333
Категория

Телевизионные диоды
Упаковка

DO-214AA
Описание

LITTELFUSE SMBJ36A TVS Diode, SMBJ Series, Unidirectional, 36V, 58.1V, DO-214AA, 2Pins
даташит

Datasheet

Способ оплаты и доставка

SMBJ36A Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SMBJ36A Телевизионные диоды характеристики

Атрибут	Значение атрибута

Часть №	SMBJ36A
Производитель	Littelfuse
Чип воркер Часть №	CW867333
Категория	Телевизионные диоды
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AA
Номинальное Напряжение (DC)	35.0 V
Номинальный Ток	10.4 A
Номинальная Мощность	600 W
Пробивное Напряжение	42.1 V
Количество Стежков	2 Position
Рассеяние Мощности	600 W
Зажимное напряжение	58.1 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	44.2 V
Прямой ток	10.4 A
Пиковая импульсная мощность	600 W
Минимальное напряжение пробоя	40 V
Обратное напряжение пробоя	40 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	-65℃ ~ 175℃
Температура соединения (Макс)	150 ℃
	Развернуть все
Длина	4.57 mm
Ширина	3.94 mm
Высота	2.237 mm
Рабочая Температура	-65℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
HTS кодекс	8541100080
ECCN кодекс	EAR99

SMBJ36A Описание продукта

The SMBJ series surface-mount Transient Voltage Suppression Diode designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events. It is ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuits. It is used for surface mounted applications in order to optimize board space.
600W Peak pulse power capability at 10x1000µs waveform
Built-in strain relief
Glass passivated chip junction
Low incremental surge resistance
Excellent clamping capability
0.01% Repetition rate (duty cycle)
<1ps from 0V to V(BR) Minimum fast response time
<1µA above 12V Current IR
Available in unidirectional and bidirectional
ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2)
EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)
-65 to 150°C Operating temperature range
