SM6T12A - ST Microelectronics

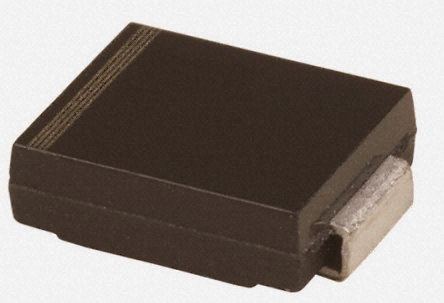

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SM6T12A
Производитель

ST Microelectronics
Чип воркер Часть №

CW2468412
Категория

Телевизионные диоды
Упаковка

DO-214AA-2
Описание

SMB 10.2V 600W
даташит

Datasheet

Способ оплаты и доставка

SM6T12A Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SM6T12A Телевизионные диоды характеристики

Атрибут	Значение атрибута

Часть №	SM6T12A
Производитель	ST Microelectronics
Чип воркер Часть №	CW2468412
Категория	Телевизионные диоды
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AA-2
Номинальное Напряжение (DC)	12.0 V
Рабочее Напряжение	10.2 V
Номинальная Мощность	1.50 kW
Пробивное Напряжение	11.4 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Рассеяние Мощности	600 W
Зажимное напряжение	21.7 V
Максимальное повторяющееся обратное напряжение (Vrrm)	10.2V
Испытательный ток	1 mA
Максимальное напряжение пробоя	12.6 V
Пиковая импульсная мощность	600 W
Минимальное напряжение пробоя	11.4 V
Обратное напряжение пробоя	11.4 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Температура соединения	-55℃ ~ 150℃
	Развернуть все
Длина	4.6 mm
Ширина	3.95 mm
Высота	2.45 mm
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

SM6T12A Описание продукта

The Transil SM6T series TVS Diode designed to protect sensitive equipment against electrostatic discharges according to IEC 61000-4-2 and MIL STD 883, method 3015 and electrical overstress according to IEC 61000-4-4 and 5. It is generally used against surges below 600W (10/1000µs). Planar technology makes these devices suitable for high-end equipment and SMPS where low leakage current and high junction temperature are required to provide reliability and stability over time.
6.8 to 220V Breakdown voltage range
Unidirectional and bidirectional types
515W (10/1000µs) High power capability at Tj max
-55 to 150°C Operating junction temperature range
