SM15T27CAY - ST Microelectronics

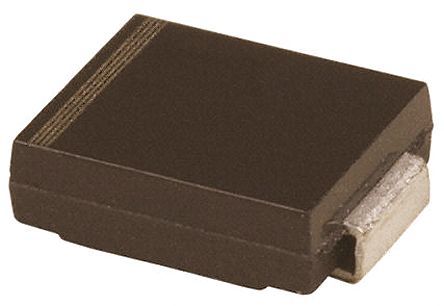

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SM15T27CAY
Производитель

ST Microelectronics
Чип воркер Часть №

CW82336133
Категория

Телевизионные диоды
Упаковка

DO-214AB
Описание

SMC 23.1V 1500W
даташит

Datasheet

Способ оплаты и доставка

SM15T27CAY Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SM15T27CAY Телевизионные диоды характеристики

Атрибут	Значение атрибута

Часть №	SM15T27CAY
Производитель	ST Microelectronics
Чип воркер Часть №	CW82336133
Категория	Телевизионные диоды
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AB
Рабочее Напряжение	23.1 V
Пробивное Напряжение	27 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Рассеяние Мощности	1.5 kW
Зажимное напряжение	48.3 V
Максимальное повторяющееся обратное напряжение (Vrrm)	23.1V
Испытательный ток	1 mA
Максимальное напряжение пробоя	28.4 V
Пиковая импульсная мощность	1500 W
Минимальное напряжение пробоя	25.7 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Температура соединения	-40℃ ~ 150℃
	Развернуть все
Длина	7.15 mm
Ширина	6.25 mm
Высота	2.45 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17

SM15T27CAY Описание продукта

The Transil SM15T series TVS Diode designed to protect sensitive equipment against electrostatic discharges according to IEC 61000-4-2 and MIL STD 883, method 3015 and electrical over stress according to IEC 61000-4-4 and 5. It is generally used against surges below 1500W (10/1000µs). Planar technology makes these devices suitable for high-end equipment and SMPS where low leakage current and high junction temperature are required to provide reliability and stability over time.
6.8 to 220V Breakdown voltage range
Unidirectional and bidirectional types
-55 to 150°C Operating junction temperature range
