RV4145AMT - ON Semiconductor

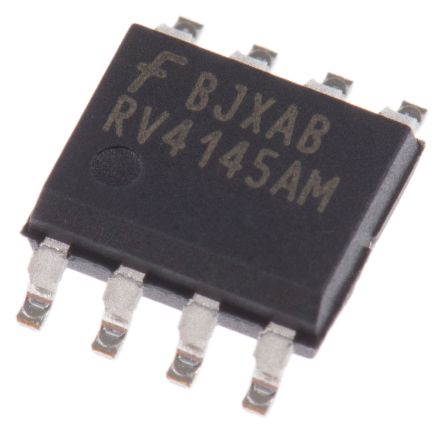

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

RV4145AMT
Производитель

ON Semiconductor
Чип воркер Часть №

CW41785900
Категория

Управление питанием
Упаковка

SOIC-8
Описание

Ground Fault Interrupter 8Pin SOIC T/R
даташит

Datasheet

Способ оплаты и доставка

RV4145AMT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

RV4145AMT Управление питанием характеристики

Атрибут	Значение атрибута

Часть №	RV4145AMT
Производитель	ON Semiconductor
Чип воркер Часть №	CW41785900
Категория	Управление питанием
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Ток Питания	18 mA
Входной Ток	18 mA
Ток Покоя	0.75 mA
Ширина Ленты	1.8 MHz
Максимальное входное напряжение	14.6 V
Входное напряжение (мин)	12.5 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-35 ℃
Напряжение питания	26 V
	Развернуть все
Длина	5 mm
Высота	1.5 mm
Рабочая Температура	-35℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

RV4145AMT Описание продукта

The RV4145A is a low power controller for AC outlet ground fault interrupters. These devices detect hazardous grounding conditions, such as equipment (connected to opposite phases of the AC line) in contact with a pool of water and open circuits the line before a harmful or lethal shock occurs. Contained internally are a 26V zener shunt regulator, an op amp, and an SCR driver. With the addition of two sense transformers, a bridge rectifier, an SCR, a relay and a few additional components, the RV4145A will detect and protect against both hot wire to ground and neutral wire to ground faults. The simple layout and conventional design ensure ease of application and long-term reliability.
Features
---
|
No potentiometer required
Direct interface to SCR
Supply voltage derived from AC line - 26 V shunt
Adjustable sensitivity
Grounded neutral fault detection
Meets UL943 standards
450µA quiescent current
Ideal for 120 V or 220 V systems
