RTD14012 - TE Connectivity

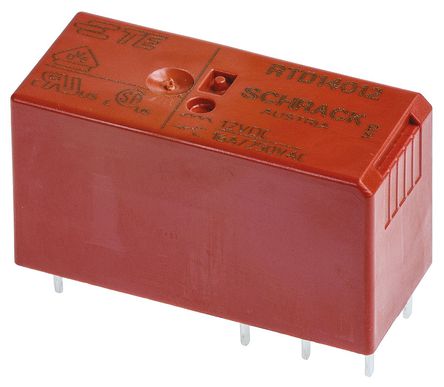

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

RTD14012
Производитель

TE Connectivity
Чип воркер Часть №

CW20445171
Категория

Реле Мощности
Упаковка

DIP
Описание

POWER/SIGNAL RELAY, SPDT, MOMENTARY, 0.033A (COIL), 12VDC (COIL), 400mW (COIL), 20A (CONTACT), 24VDC (CONTACT), THROUGH HOLE-STRAIGHT MOUNT, ROHS COMPLIANT
даташит

Datasheet

Способ оплаты и доставка

RTD14012 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

RTD14012 Реле Мощности характеристики

Атрибут	Значение атрибута

Часть №	RTD14012
Производитель	TE Connectivity
Чип воркер Часть №	CW20445171
Категория	Реле Мощности
даташит	Datasheet
Стиль Монтажа	Through Hole
Корпус/Пакет	DIP
Номинальный Ток	16 A
Тип Контактов	SPDT
Потребляемая Мощность	400 mW
Номинальный Ток Контактов	16.0 A
Напряжение Катушки	12 VDC
Ток Катушки	33.3 mA
Мощность Катушки (DC)	400 mW
Сопротивление Катушки	360 Ω
Напряжение катушки (DC)	12 V
Максимальный Ток Переключения	16 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
	Развернуть все
Длина	29 mm
Ширина	12.7 mm
Высота	15.7 mm
Материал Контакта	Silver Nickel
Вес	10.0 g
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC

RTD14012 Описание продукта

The Power PCB Relay RT1 series from TE Connectivity are through hole PCB relays used for general purpose applications. These relays are used in boiler control, timers, garage door control, POS automation and interface modules.
SPDT or SPST-NO contact configurations
AC and DC coils available based on ordering
Switching capacity of 12A or 16A at 250VAC based on versions
5KV/10mm isolation between coil and contact
Ambient temperature of 85°C (DC coil)
WG version has product in accordance to IEC 60335-1
Reflow version for THR (Through-Hole Reflow) soldering process
Compliance to VDE, UL, CSA and CQC standards
Available in flux proof and wash tight version
Class F coil isolation
