PTN78000AAZ - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PTN78000AAZ
Производитель

TI
Чип воркер Часть №

CW19686554
Категория

Преобразователь DC/DC
Упаковка

DIP-5
Описание

Module DC-DC 1Out -3V to -15V 1.5A 5Pin DIP SMD Module Tray
даташит

Datasheet

Способ оплаты и доставка

PTN78000AAZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

PTN78000AAZ Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	PTN78000AAZ
Производитель	TI
Чип воркер Часть №	CW19686554
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	DIP-5
Частота	550 kHz
Напряжение Питания (DC)	12.0 V
Номинальная Мощность	9 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	7.00V ~ 29.0V
Выходное Напряжение	-3.30 V, -15.0 V (min)
Выходной Ток	1.5 A
Количество Регулируемых Выходов	1 Output
Выходная Мощность	9 W
Частота Переключения	440kHz ~ 660kHz
Топология	Buck, Boost
Максимальное входное напряжение	28.7 V
Входное напряжение (мин)	7 V
Входное напряжение (макс. Постоянный ток)	28.7 V
Входное напряжение (мин мин.)	7 v
Выходной ток (Макс)	1.5 A
Максимальная входная мощность	9 W
Максимальная входная мощность	9 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	7V ~ 29V
	Развернуть все
Длина	18.92 mm
Ширина	12.57 mm
Высота	8.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC

PTN78000AAZ Описание продукта

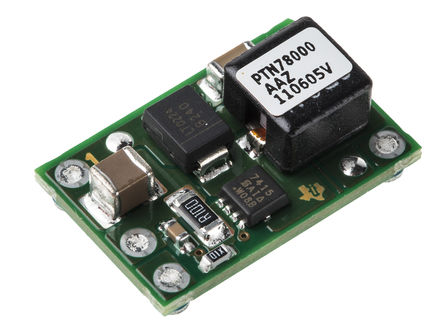

The PTN78000AAZ is a 9W surface-mount non-isolated adjustable buck-boost Switching Regulator with wide negative output. The PTN78000A is a series of high-efficiency integrated switching regulators (ISR), that represent the third generation in the evolution of the PT78NR100 series of products. In new designs, it should be considered in place of the PT78NR100 series of single in-line pin (SIP) products. The PTN78000A is smaller and lighter than its predecessor and has either similar or improved electrical performance characteristics. Operating from a wide-input voltage range, the PTN78000A provides high-efficiency, positive-to-negative voltage conversion for loads of up to 1.5A. The output voltage is set using a single external resistor and may be set to any value within the range, -15 to -3V. The PTN78000A has under-voltage lockout and is suited to a wide variety of general-purpose applications that operate off 12, 24 or tightly regulated 28VDC power.
Wide-input voltage (7 V to 29 V)
Wide-output voltage adjust (-15 to -3V)
High efficiency (up to 84%)
Output current limit
Overtemperature shutdown

Развернуть все
