PTN04050CAS - TI

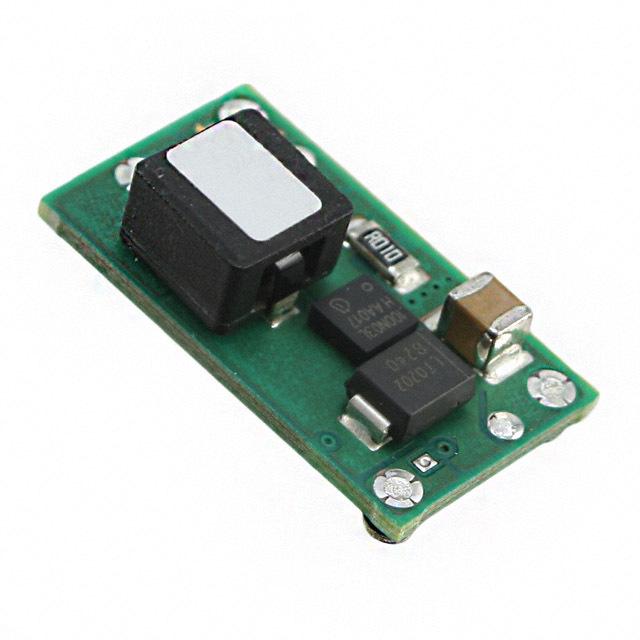

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PTN04050CAS
Производитель

TI
Чип воркер Часть №

CW74969133
Категория

Преобразователь DC/DC
Упаковка

DIP-4
Описание

Module DC-DC 1Out 5V to 15V 2.4A 12W 4Pin DIP SMD Module Tray
даташит

Datasheet

Способ оплаты и доставка

PTN04050CAS Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

PTN04050CAS Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	PTN04050CAS
Производитель	TI
Чип воркер Часть №	CW74969133
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	DIP-4
Частота	600 kHz
Номинальная Мощность	12 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5V ~ 15V
Выходной Ток	2.4 A
Количество Регулируемых Выходов	1 Output
Выходная Мощность	12 W
Частота Переключения	450kHz ~ 600kHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.95 V
Входное напряжение (макс. Постоянный ток)	5.5 V
Входное напряжение (мин мин.)	2.95 v
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	2.4 A
Максимальная входная мощность	12 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	2.95V ~ 5.5V
	Развернуть все
Длина	22.1 mm
Ширина	12.57 mm
Высота	8.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/06/15

PTN04050CAS Описание продукта

The PTN04050C is a 4-pin boost-voltage regulator product. In new designs it should be considered in place of the PT5040 series of positive step-up products. The PTN04050C is smaller and lighter than its predecessors, and has either similar or improved electrical performance characteristics. The case-less, double-sided package, also exhibits improved thermal characteristics, and is compatible with TI"s roadmap for RoHS and lead-free compliance.
Operating over a 2.95V to 5.5V input range, the PTN04050C provides high-efficiency, step-up voltage conversion for loads of up to 12W. The output voltage is set using a single external resistor. The PTN04050C may be set to any value within the range, 5V to 15V. The output voltage of the PTN04050C can be as little as 0.5V higher than the input, allowing an output voltage of 5V, with an input voltage of 4.5V.
The PTN04050C modules are suited to a wide variety of general-purpose applications that operate off 3.3-V or 5-V dc power.
