PTN04050AAH - TI

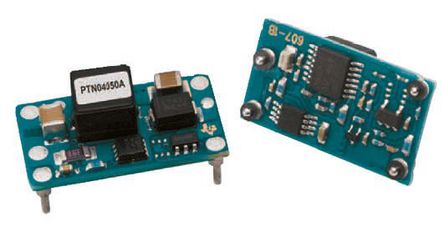

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PTN04050AAH
Производитель

TI
Чип воркер Часть №

CW22802667
Категория

Преобразователь DC/DC
Упаковка

DIP-5
Описание

Module DC-DC 1Out -15V to -3.3V 1A 6W 5Pin DIP Module
даташит

Datasheet

Способ оплаты и доставка

PTN04050AAH Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

PTN04050AAH Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	PTN04050AAH
Производитель	TI
Чип воркер Часть №	CW22802667
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	DIP-5
Напряжение Питания (DC)	5.00 V
Номинальная Мощность	6 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	2.90V ~ 7.00V
Выходное Напряжение	-3.30 V, -15.0 V (min)
Выходной Ток	1 A
Количество Регулируемых Выходов	1 Output
Выходная Мощность	6 W
Частота Переключения	210kHz ~ 310kHz
Топология	Buck, Boost
Максимальное входное напряжение	7 V
Входное напряжение (мин)	2.9 V
Входное напряжение (макс. Постоянный ток)	5.5 V
Входное напряжение (мин мин.)	2.95 v
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	1 A
Максимальная входная мощность	12 W
Максимальная входная мощность	6 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	2.9V ~ 7V
	Развернуть все
Длина	18.92 mm
Ширина	12.57 mm
Высота	8.25 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

PTN04050AAH Описание продукта

The PTN04050A is an adjustable output, positive-to-negative, integrated switching regulator. In new designs, it should be considered in place of the PT5020 series of positive-to-negative integrated switching regulator products. The PTN04050A is smaller and lighter than its predecessor, with improved electrical performance characteristics, while operating over a wider input voltage range, with an adjustable output voltage. The caseless, double-sided package also exhibits improved thermal characteristics, and is compatible with TI"s roadmap for RoHS and lead-free compliance.
Operating from a wide-input voltage range of 2.9 V to 7 V, the PTN04050A provides high-efficient, positive-to-negative voltage conversion for loads of up to 6 W. The output voltage is set using a single external resistor, and may be set to any value within the range, -15 V to -3.3 V.
The PTN04050A features include on/off inhibit, undervoltage lockout, over-current protection, and is suited for a wide variety of general-purpose applications that operate off 3.3-V or 5-V input.
