PTH12050WAS - TI

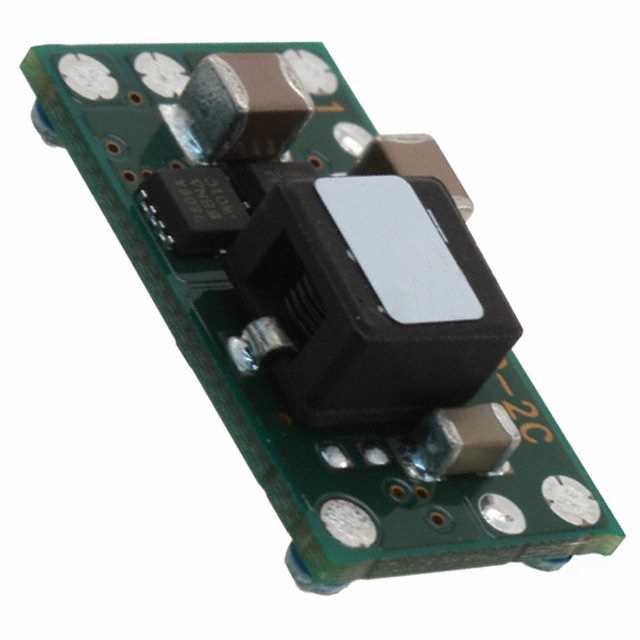

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PTH12050WAS
Производитель

TI
Чип воркер Часть №

CW49435253
Категория

Преобразователь DC/DC
Упаковка

SMD-6
Описание

Module DC-DC 12Vin 1Out 1.2V to 5.5V 6A 6Pin DIP Module Tray
даташит

Datasheet

Способ оплаты и доставка

PTH12050WAS Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

PTH12050WAS Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	PTH12050WAS
Производитель	TI
Чип воркер Часть №	CW49435253
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SMD-6
Частота	320 kHz
Напряжение Питания (DC)	10.8V (min)
Номинальная Мощность	33 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	13.2 V
Выходное Напряжение	1.2V ~ 5.5V
Выходной Ток	6 A
Количество Регулируемых Выходов	1 Output
Частота Переключения	380 kHz
Топология	Buck
Максимальное входное напряжение	13.2 V
Входное напряжение (мин)	10.8 V
Входное напряжение (макс. Постоянный ток)	13.2 V
Входное напряжение (мин мин.)	10.8 v
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	6 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	10.8V ~ 13.2V
	Развернуть все
Длина	22.1 mm
Ширина	13.59 mm
Высота	8.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/06/15

PTH12050WAS Описание продукта

The PTH12050 series is the smallest non-isolated power modules that features Auto-Track™ Sequencing. Auto-Track simplifies the sequencing of supply voltages in power systems by enabling modules to track each other, or any other external voltage, during power up and power down.
Although small in size (0.87 inches × 0.5 inches), these modules are rated for up to 6 A of output current, and are an ideal choice in applications where space, performance, and a power-up sequencing capability are important attributes.
The series operates from an input voltage of 12-V to provide step-down conversion to a wide range of output voltages. The output voltage of the W-suffix device may set to any voltage over the adjust range, 1.2 V to 5.5 V. The L-suffix device has an adjustment range of 0.8 V to 1.8 V. The output voltage is set within the adjustment range using a single external resistor.
Other operating features include an on/off inhibit, output voltage adjust (trim), and output overcurrent protection. For high efficiency, these parts employ a synchronous rectifier output stage.
Target applications include telecom, industrial, and general purpose circuits, including low-power dual-voltage systems that use the TMS320™ DSP family, microprocessor, ASIC, or FPGA.
