PMEG4005EH - NXP

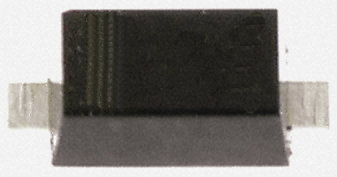

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PMEG4005EH
Производитель

NXP
Чип воркер Часть №

CW133312300
Категория

Диоды Шоттки
Упаковка

SOD-123F
Описание

NXP PMEG4005EH Small Signal Schottky Diode, Single, 40V, 500mA, 470mV, 10A, 150℃
даташит

Datasheet

Способ оплаты и доставка

PMEG4005EH Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

PMEG4005EH Диоды Шоттки характеристики

Атрибут	Значение атрибута

Часть №	PMEG4005EH
Производитель	NXP
Чип воркер Часть №	CW133312300
Категория	Диоды Шоттки
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SOD-123F
Количество Стежков	2 Position
Напряжение в Прямом Направлении	470 mV
Прямой ток	500 mA
Максимальный ток перенапряжения (Ifsm)	10 A
Максимальное прямое напряжение (Макс)	470 mV
Прямой ток (макс)	500 mA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения (Макс)	150 ℃
	Развернуть все
Длина	2.7 mm
Ширина	1.7 mm
Высота	1.2 mm
Рабочая Температура	-65℃ ~ 150℃
Жизненный Цикл Продукта	Unknown
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

PMEG4005EH Описание продукта

The PMEG4005EH is a planar maximum efficiency general application (MEGA) Schottky Barrier Rectifier with an integrated guard ring for stress protection, encapsulated in a small surface-mounted device (SMD) package. It is used for low voltage rectification, high efficiency DC-to-DC conversion, switch mode power supply, inverse polarity protection and low power consumption applications.
Very low forward voltage
Flat lead SMD package
AEC-Q101 qualified
