PGA204BP - TI

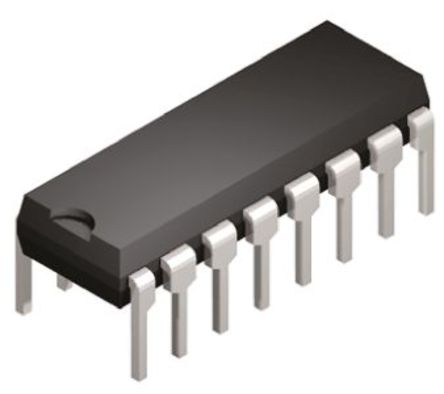

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PGA204BP
Производитель

TI
Чип воркер Часть №

CW2372040
Категория

Усилитель прибора
Упаковка

PDIP-16
Описание

TEXAS INSTRUMENTS PGA204BP Instrument Amplifier, 1, 50V, 0.07V/ s, 1MHz, 4.5V to 18V, DIP
даташит

Datasheet

Способ оплаты и доставка

PGA204BP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

PGA204BP Усилитель прибора характеристики

Атрибут	Значение атрибута

Часть №	PGA204BP
Производитель	TI
Чип воркер Часть №	CW2372040
Категория	Усилитель прибора
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	15.0 V
Рабочее Напряжение	4.5V ~ 18V
Ток Питания	5.2 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Коэффициент Ослабления Синфазного Сигнала	123 dB
Ток Покоя	5.20 mA
Ширина Ленты	1 MHz
Скорость Нарастания	300 mV/μs
Входное Напряжение Смещения	10 µV
Входной Ток Смещения	500 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1 MHz
Минимальный диапазон CMRR	80 dB
Напряжение питания (Макс)	30V ~ 50V
Напряжение питания (мин)	9 V
	Развернуть все
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

PGA204BP Описание продукта

The PGA204BP is a general purpose programmable-gain Instrumentation Amplifier offering excellent accuracy. Digitally controlled gain of 1, 10, 100 and 1000V/V. Gain is selected by two TTL or CMOS-compatible address lines, A0 and A1. Internal input protection can withstand up to ±40V on the analog inputs without damage. The PGA204 is laser trimmed for very low offset voltage (50µV), drift (0.25µV/°C) and high common-mode rejection (115dB at G=1000). It operate with power supplies as low as ±4.5V, allowing use in battery operated systems.
Precision and versatility
No logic supply required
2nA Maximum low input bias current
5.2mA Typical low quiescent current
Green product and no Sb/Br
