PCF8591P - NXP

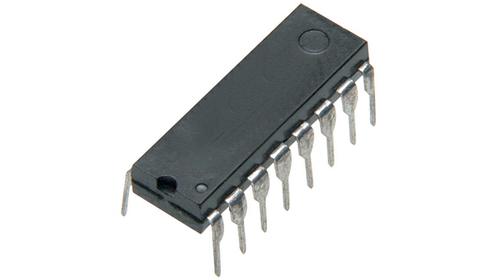

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PCF8591P
Производитель

NXP
Чип воркер Часть №

CW79101219
Категория

Активная деталь
Упаковка

DIP
Описание

Codec General Purpose 1CH 8Bit 3.3V/5V Automotive 16Pin PDIP
даташит

Datasheet

Способ оплаты и доставка

PCF8591P Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

PCF8591P Активная деталь характеристики

Атрибут	Значение атрибута

Часть №	PCF8591P
Производитель	NXP
Чип воркер Часть №	CW79101219
Категория	Активная деталь
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP
Напряжение Питания (DC)	2.50V (min)
Ток Питания	125 µA
Количество Стежков	16 Position
Количество Битов	8 Bit
Частота Выборки	11.1 kHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2.5 V
	Развернуть все
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

PCF8591P Описание продукта

The PCF8591P is a 8bit A/D and D/A converter in 16 pin DIP package. It is a single chip, single supply, low power 8bit CMOS data acquisition device with four analogue inputs, one analogue output and serial I2C bus interface. Three address pins A0, A1 and A2 are used for programming hardware address allowing to use up to eight devices connected to I2C bus without additional hardware. Address, control and data to and from the device are transferred serially via two line bidirectional I2C bus. The functions of PCF8591P includes analogue input multiplexing, onchip track and hold function, 8bit analogue to digital conversion and 8bit digital to analogue conversion. The maximum conversion rate is given by maximum speed of the I2C bus.
Single power supply
Operating supply voltage range from 2.5V to 6V
Sampling frequency is 11.1KHz
Serial input and output via I2C bus
Maximum sampling rate given by I2C bus speed
4 analogue inputs configurable as single ended or differential inputs
Auto incremented channel selection
Multiplying DAC with one analogue output
Ambient temperature range from -40°C to 85°C
Common mode rejection ratio of 60dB
ESD sensitive device. Precaution should be used when handling the device in order to prevent damage.
