PCA9306DCUT - TI

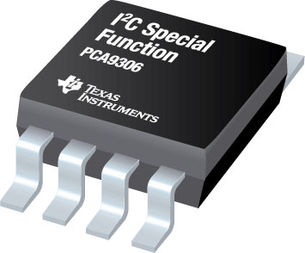

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PCA9306DCUT
Производитель

TI
Чип воркер Часть №

CW773161
Категория

Преобразователь напряжения и электроуровня
Упаковка

VSSOP-8
Описание

2Bit Bidirectional I2C Bus and SMBus Voltage-Level Shifter 8-VSSOP -40℃ to 85℃
даташит

Datasheet

Способ оплаты и доставка

PCA9306DCUT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

PCA9306DCUT Преобразователь напряжения и электроуровня характеристики

Атрибут	Значение атрибута

Часть №	PCA9306DCUT
Производитель	TI
Чип воркер Часть №	CW773161
Категория	Преобразователь напряжения и электроуровня
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Напряжение Питания (DC)	0.00V ~ 5.50V
Количество Выходных Интерфейсов	2 Output
Выходной Ток	64 mA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Количество Битов	2 Bit
Время Задержки Распространения	1.50 ns
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания (Макс)	7 V
Напряжение питания (мин)	1.2 V
	Развернуть все
Длина	2.3 mm
Ширина	2 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

PCA9306DCUT Описание продукта

The PCA9306DCUTE4 is a dual bidirectional I²C and SMBus Voltage-level Translator with an enable (EN) input, is operational from 1.2 to 3.3V VREF1 and 1.8 to 5.5V VREF2. The PCA9306DCUTE4 allows bidirectional voltage translations between 1.2 and 5V, without the use of a direction pin. The low ON-state resistance (RON) of the switch allows connections to be made with minimal propagation delay. When EN is high, the translator switch is ON and the SCL1 and SDA1 I/O are connected to the SCL2 and SDA2 I/O, respectively, allowing bidirectional data flow between ports. When EN is low, the translator switch is off and a high-impedance state exists between ports. In addition to voltage translation, the PCA9306 can be used to isolate a 400kHz bus from a 100kHz by controlling the EN pin.
2-bit Bidirectional translator for SDA and SCL lines in mixed-mode I²C applications
I²C and SMBus compatible
<1.5ns Maximum propagation delay to accommodate standard and fast-mode I²C devices/multiple masters
Provides bidirectional voltage translation with no direction pin
Low 3.5R ON-state connection between input and output ports provides less signal distortion
Open-drain I²C I/O ports (SCL1, SDA1, SCL2 and SDA2)
5V Tolerant I²C I/O ports to support mixed-mode signal operation
High-impedance SCL1, SDA1, SCL2 and SDA2 pins for EN = low
Lock-up-free operation for isolation when EN = low
Flow-through pinout for ease of printed circuit board trace routing
Latch-up performance exceeds 100mA per JESD 78, class II
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
