P6SMB15CA - Littelfuse

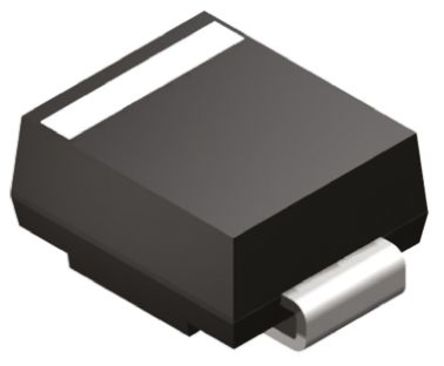

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

P6SMB15CA
Производитель

Littelfuse
Чип воркер Часть №

CW5392404
Категория

Телевизионные диоды
Упаковка

DO-214AA-2
Описание

Diode TVS Single Bi-Dir 12.8V 600W 2Pin SMB T/R
даташит

Datasheet

Способ оплаты и доставка

P6SMB15CA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

P6SMB15CA Телевизионные диоды характеристики

Атрибут	Значение атрибута

Часть №	P6SMB15CA
Производитель	Littelfuse
Чип воркер Часть №	CW5392404
Категория	Телевизионные диоды
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AA-2
Рабочее Напряжение	12.8 V
Пробивное Напряжение	15 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Рассеяние Мощности	600 W
Зажимное напряжение	21.2 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	15.8 V
Пиковая импульсная мощность	600 W
Минимальное напряжение пробоя	14.3 V
Обратное напряжение пробоя	14.3 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
	Развернуть все
Длина	4.57 mm
Ширина	3.94 mm
Высота	2.237 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC

P6SMB15CA Описание продукта

The P6SMB series surface-mount Transient Voltage Suppression Diode designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events. It is ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuits. It is used for surface mounted applications in order to optimize board space.
500W Peak pulse power capability at 10x1000µs waveform
Built-in strain relief
Glass passivated junction
Low incremental surge resistance
Excellent clamping capability
0.01% Repetition rate (duty cycle)
<1ps from 0V to V(BR) Minimum fast response time
<1µA above 12V Current IR
Available in unidirectional and bidirectional
-65 to 150°C Operating temperature range
