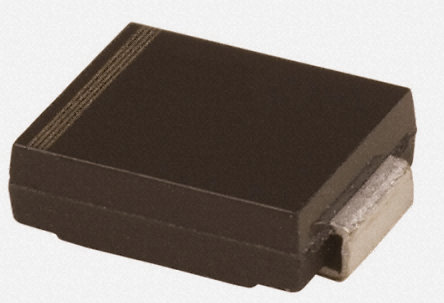

P6SMB12CAT3G - ON Semiconductor

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

P6SMB12CAT3G
Производитель

ON Semiconductor
Чип воркер Часть №

CW76076448
Категория

Телевизионные диоды
Упаковка

SMB
Описание

SMB 10.2V 600W
даташит

Datasheet

Способ оплаты и доставка

P6SMB12CAT3G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

P6SMB12CAT3G Телевизионные диоды характеристики

Атрибут	Значение атрибута

Часть №	P6SMB12CAT3G
Производитель	ON Semiconductor
Чип воркер Часть №	CW76076448
Категория	Телевизионные диоды
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SMB
Номинальное Напряжение (DC)	12.0 V
Номинальная Мощность	600 W
Пробивное Напряжение	11.4 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Зажимное напряжение	16.7 V
Максимальное повторяющееся обратное напряжение (Vrrm)	10.2V
Испытательный ток	1 mA
Максимальное напряжение пробоя	12.6 V
Пиковая импульсная мощность	600 W
Минимальное напряжение пробоя	11.4 V
Обратное напряжение пробоя	11.4 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	-65℃ ~ 150℃
	Развернуть все
Длина	4.57 mm
Ширина	3.95 mm
Высота	2.41 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

P6SMB12CAT3G Описание продукта

600 Watt Peak Power Zener Transient Voltage Suppressors
Bidirectional
PLASTIC SURFACE MOUNT ZENER OVERVOLTAGE TRANSIENT SUPPRESSORS
9.4−78 VOLTS 600 WATT PEAK POWER
The SMB series is designed to protect voltage sensitive components from high voltage, high energy transients. They have excellent clamping capability, high surge capability, low zener
impedance and fast response time. The SMB series is supplied in ON Semiconductor’s exclusive, cost-effective, highly reliable Surmeticpackage and is ideally suited for use in communication
systems, automotive, numerical controls, process controls, medical equipment, business machines, power supplies and many other industrial/consumer applications.
Features
•Working Peak Reverse Voltage Range − 9.4 to 77.8 V
•Standard Zener Breakdown Voltage Range − 11 to 91 V
•Peak Power − 600 W @ 1 ms
•ESD Rating of Class 3 (>16 KV) per Human Body Model
•Maximum Clamp Voltage @ Peak Pulse Current
•Low Leakage < 5 A Above 10 V
•UL 497B for Isolated Loop Circuit Protection
•Response Time is Typically < 1 ns
•Pb−Free Packages are Available
