OPA860ID - TI

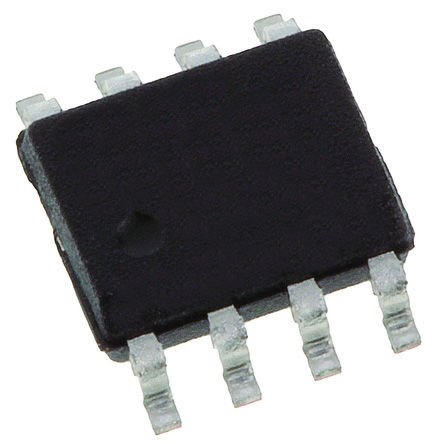

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

OPA860ID
Производитель

TI
Чип воркер Часть №

CW10000840
Категория

Операционный усилитель
Упаковка

SOIC-8
Описание

TEXAS INSTRUMENTS OPA860ID Transconductance Amplifier, Wide-Bandwidth, 1, 5V, 370MHz, -4.2V, 4.2V, SOIC
даташит

Datasheet

Способ оплаты и доставка

OPA860ID Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

OPA860ID Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	OPA860ID
Производитель	TI
Чип воркер Часть №	CW10000840
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Выходной Ток	≥10.0 mA
Ток Питания	11.2 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ширина Ленты	80.0 MHz
Скорость Нарастания	3.50 kV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	470 MHz
Входное Напряжение Смещения	3 mV
Входной Ток Смещения	1 µA
Доступные Каналы	S
Максимальное входное напряжение	4.2 V
Выходной ток (Макс)	15 mA
Выходной ток (мин)	10 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-45 ℃
Полоса пропускания 3 дБ	470 MHz
Gain Bandwidth	370 MHz
Напряжение питания	5 V
Напряжение питания (Макс)	10V ~ 15V
Напряжение питания (мин)	5 V
	Развернуть все
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

OPA860ID Описание продукта

The OPA860ID is a versatile Monolithic Component designed for wide-bandwidth systems, including high performance video, RF and IF circuitry. It includes a wideband, bipolar operational transconductance amplifier (OTA) and voltage buffer amplifier. The OTA or voltage-controlled current source can be viewed as an ideal transistor. Like a transistor, it has three terminals - a high impedance input (base), a low-impedance input/output (emitter) and the current output (collector). The OTA, however, is self-biased and bipolar. The output collector current is zero for a zero base-emitter voltage. AC inputs centered about zero produce an output current, which is bipolar and centered about zero. The transconductance of the OTA can be adjusted with an external resistor, allowing bandwidth, quiescent current and gain trade-offs to be optimized. Also included in the OPA860 is an uncommitted closed-loop, unity-gain buffer. This provides 1600MHz bandwidth and 4000V/µs slew rate.
High transconductance (95mA/V)
External IQ-control
Closed-loop buffer
Low quiescent current (11.2mA)
Versatile circuit function
Green product and no Sb/Br
