OPA836IDBVT - TI

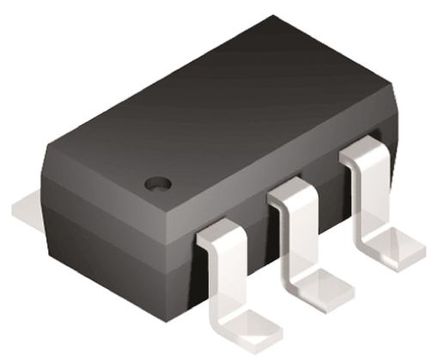

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

OPA836IDBVT
Производитель

TI
Чип воркер Часть №

CW2612644
Категория

Операционный усилитель
Упаковка

SOT-23-6
Описание

TEXAS INSTRUMENTS OPA836IDBVT Operational Amplifier, Single, 1 Amplifier, 118MHz, 560V/µs, 2.5V to 5.5V, SOT-23, 6Pins
даташит

Datasheet

Способ оплаты и доставка

OPA836IDBVT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

OPA836IDBVT Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	OPA836IDBVT
Производитель	TI
Чип воркер Часть №	CW2612644
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Выходной Ток	50mA @5V
Ток Питания	1 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Коэффициент Ослабления Синфазного Сигнала	94 dB
Входной Дрейф Смещения	1.10 µV/K
Ширина Ленты	118 MHz
Скорость Нарастания	560 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	118 MHz
Входное Напряжение Смещения	65 µV
Входной Ток Смещения	650 nA
Доступные Каналы	S
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	205 MHz
Gain Bandwidth	118 MHz
Минимальный диапазон CMRR	94 dB
Напряжение питания	2.5V ~ 5.5V
	Развернуть все
Длина	3.05 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

OPA836IDBVT Описание продукта

The OPA836IDBVT is a very low power voltage-feedback Operational Amplifier with rail to rail output and negative rail input. Consuming only 1mA per channel and an unity gain bandwidth of 205MHz, this amplifier set an industry-leading power-to-performance ratio for rail-to-rail amplifier. For battery-powered portable applications where power is of key importance, the low power consumption and high frequency performance of the OPA836 device offer designers performance versus power that is not attainable in other devices. Coupled with a power-savings mode to reduce current to <1.5µA, this device offers an attractive solution for high frequency amplifier in battery-powered applications.
1mA Typical quiescent current
0.5µA Typical power down mode
3ns (2VSTEP) Rise time
22ns (2VSTEP) Settling time (0.1%)
60ns Overdrive recovery time
0.00013% (-117.6dBc) at 1kHz (1VRMS) SNR
0.00003% (-130dBc) at 1kHz (1VRMS) THD
-85/-105dBc at 1MHz (2VPP) HD2/HD3
4.6nV/√Hz (f=100kHz) Input voltage noise
65µV (±400µV maximum) Input offset voltage
116dB CMRR
50mA Output current drive
Green product and no Sb/Br
