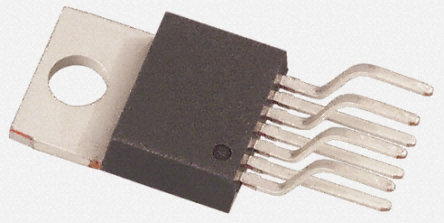

OPA548TG3 - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

OPA548TG3
Производитель

TI
Чип воркер Часть №

CW11356758
Категория

Операционный усилитель
Упаковка

TO-220-7
Описание

TEXAS INSTRUMENTS OPA548TG3 Operational Amplifier, Single, 1 Amplifier, 1MHz, 10V/µs, ± 4V to ± 30V, TO-220, 7Pins
даташит

Datasheet

Способ оплаты и доставка

OPA548TG3 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

OPA548TG3 Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	OPA548TG3
Производитель	TI
Чип воркер Часть №	CW11356758
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	TO-220-7
Напряжение Питания (DC)	30.0 V
Выходной Ток	5000 mA
Ток Питания	17 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	7 Position
Коэффициент Ослабления Синфазного Сигнала	80dB ~ 95dB
Входной Дрейф Смещения	30.0 µV/K
Ширина Ленты	1 MHz
Скорость Нарастания	10.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	10 mV
Входной Ток Смещения	500 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1 MHz
Минимальный диапазон CMRR	80 dB
Напряжение питания (Макс)	60 V
Напряжение питания (мин)	8 V
	Развернуть все
Длина	10.16 mm
Ширина	8.34 mm
Высота	4.6 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

OPA548TG3 Описание продукта

DESCRIPTION
The OPA548 is a low-cost, high-voltage/high-current operational amplifier ideal for driving a wide variety of loads. A laser-trimmed monolithic integrated circuit provides excellent low-level signal accuracy and high output voltage and current.
FEATURES
●WIDE SUPPLY RANGE
Single Supply: +8V to +60V
Dual Supply: ±4V to ±30V
●HIGH OUTPUT CURRENT:
3A Continuous
5A Peak
●WIDE OUTPUT VOLTAGE SWING
●FULLY PROTECTED:
Thermal Shutdown
Adjustable Current Limit
●OUTPUT DISABLE CONTROL
●THERMAL SHUTDOWN INDICATOR
●HIGH SLEW RATE: 10V/µs
●LOW QUIESCENT CURRENT
●PACKAGES:
7-Lead TO-220, Zip and Straight Leads
7-Lead DDPAK Surface-Mount
APPLICATIONS
●VALVE, ACTUATOR DRIVERS
●SYNCHRO, SERVO DRIVERS
●POWER SUPPLIES
●TEST EQUIPMENT
●TRANSDUCER EXCITATION
●AUDIO AMPLIFIERS
