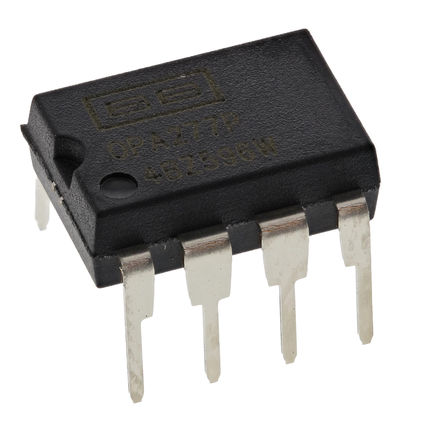

OPA277P - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

OPA277P
Производитель

TI
Чип воркер Часть №

CW4533558
Категория

Операционный усилитель
Упаковка

PDIP-8
Описание

Operational Amplifier, Single, 1MHz, 1, 0.8V/ s, 2V to 18V, 5V to 15V, DIP, 8
даташит

Datasheet

Способ оплаты и доставка

OPA277P Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

OPA277P Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	OPA277P
Производитель	TI
Чип воркер Часть №	CW4533558
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	36.0 V
Рабочее Напряжение	2V ~ 18V
Ток Питания	790 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	130 dB
Входной Дрейф Смещения	100 nV/K
Ширина Ленты	1 MHz
Скорость Нарастания	800 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	10 µV
Входной Ток Смещения	500 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	1 MHz
Минимальный диапазон CMRR	130 dB
Напряжение питания (Макс)	18 V
	Развернуть все
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17

OPA277P Описание продукта

The OPA277P is a high precision Operational Amplifier offers improved noise, wider output voltage swing and are twice as fast with half the quiescent current. Features include ultralow offset voltage and drift, low bias current, high common-mode rejection and high power supply rejection. Single, dual and quad versions have identical specifications, for maximum design flexibility. The OPAx277 series operational amplifiers operate from ±2 to ±18-V supplies with excellent performance. Unlike most operational amplifiers which are specified at only one supply voltage, the OPAx277 series is specified for real-world applications; a single limit applies over the ±5 to ±15V supply range. High performance is maintained as the amplifiers swing to their specified limits, as the initial offset voltage (±20 µV maximum) is so low, user adjustment is usually not required. However, the single version (OPA277) provides external trim pins for special applications.
10µV Ultralow offset voltage
±0.1µV/°C Ultralow drift
134dB High open-loop gain
140dB High common-model rejection
130dB High power supply rejection
1nA Maximum low bias current
800µA/amplifier Low quiescent current
Green product and no Sb/Br
This IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
