OP467GPZ - ADI

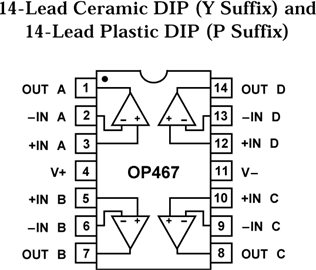

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

OP467GPZ
Производитель

ADI
Чип воркер Часть №

CW392573
Категория

Операционный усилитель
Упаковка

DIP-14
Описание

ANALOG DEVICES OP467GPZ Operational Amplifier, Quad, 4 Amplifier, 28MHz, 170V/µs, ± 4.5V to ± 18V, DIP, 14Pins
даташит

Datasheet

Способ оплаты и доставка

OP467GPZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

OP467GPZ Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	OP467GPZ
Производитель	ADI
Чип воркер Часть №	CW392573
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Напряжение Питания (DC)	15.0 V
Ток Питания	8 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	76 dB
Входная Ёмкость	2.00 pF
Ширина Ленты	28 MHz
Скорость Нарастания	170 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	22 MHz
Входной Импеданс	10.0 GΩ
Входное Напряжение Смещения	200 µV
Входной Ток Смещения	150 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	28 MHz
Минимальный диапазон CMRR	76 dB
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	19.05 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17

OP467GPZ Описание продукта

Product Details
The OP467 is a quad, high speed, precision operational amplifier. It offers the performance of a high speed op amp combined with the advantages of a precision op amp in a single package. The OP467 is an ideal choice for applications where, traditionally, more than one op amp was used to achieve this level of speed and precision.
The internal compensation of the OP467 ensures stable unity-gain operation, and it can drive large capacitive loads without oscillation. With a gain bandwidth product of 28 MHz driving a 30 pF load, output slew rate is 170 V/μs, and settling time to 0.01% in less than 200 ns, the OP467 provides excellent dynamic accuracy in high speed data acquisition systems. The channel-to-channel separation is typically 60 dB at 10 MHz.
The dc performance of the OP467 includes less than 0.5 mV of offset, a voltage noise density below 6 nV/√Hz, and a total supply current under 10 mA. The common-mode rejection ratio (CMRR) is typically 85 dB. The power supply rejection ratio (PSRR) is typically 107 dB. PSRR is maintained to better than 40 dB with input frequencies as high as 1 MHz. The low offset and drift plus high speed and low noise make the OP467 usable in applications such as high speed detectors and instrumentation.
The OP467 is specified for operation from ±5 V to ±15 V over the extended industrial temperature range (−40°C to +85°C) and is available in a 14-lead PDIP, a 14-lead CERDIP, a 16-lead SOIC, and a 20-terminal LCC.
Contact your local sales office for the MIL-STD-883 data sheet and availability.
**Applications**
High speed image display drivers
High frequency active filters
Fast instrumentation amplifiers
High speed detectors
Integrators
Photo diode preamps
### Features and Benefits
High slew rate: 170 V/μs
Wide bandwidth: 28 MHz
Fast settling time: <200 ns to 0.01%
Low offset voltage: <500 μV
Unity-gain stable
Low voltage operation: ±5 V to ±15 V
Low supply current: <10 mA
Drives capacitive loads
