NUD4011DR2G - ON Semiconductor

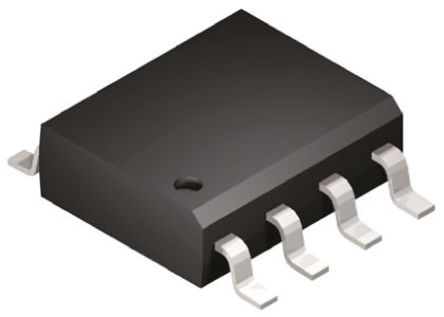

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NUD4011DR2G
Производитель

ON Semiconductor
Чип воркер Часть №

CW35281363
Категория

Драйвер LED
Упаковка

SOIC-8
Описание

ON SEMICONDUCTOR NUD4011DR2G LED Driver, Linear, 3.6V to 200V input, 4Outputs, 198V/70mA out, SOIC-8
даташит

Datasheet

Способ оплаты и доставка

NUD4011DR2G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NUD4011DR2G Драйвер LED характеристики

Атрибут	Значение атрибута

Часть №	NUD4011DR2G
Производитель	ON Semiconductor
Чип воркер Часть №	CW35281363
Категория	Драйвер LED
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Рабочее Напряжение	200 V
Номинальный Ток	70 mA
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	4 Output
Входное Напряжение (DC)	3.60V ~ 200V
Выходное Напряжение	198 V
Выходной Ток	70 mA
Ток Питания	70 mA
Рассеяние Мощности	1.13 W
Топология	Linear
Тепловое Сопротивление	110℃/W (RθJA)
Максимальное входное напряжение	200 V
Входное напряжение (мин)	3.6 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1130 mW
Напряжение питания	200 V
Напряжение питания (Макс)	200 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

NUD4011DR2G Описание продукта

The Constant Current Regulator & LED Driver is designed to replace discrete solutions for driving LEDs in AC/DC high voltage applications (up to 200 V). An external resistor allows the circuit designer to set the drive current for different LED arrays. This discrete integration technology eliminates individual components by combining them into a single package, which results in a significant reduction of both system cost and board space. This Constant Current Regulator & LED Driver is a small surface mount package SO-8.
Features
---
|
Supplies Constant LED Current for Varying Input Voltages.
External Resistor Allows Designer to Set Current - up to 70 mA.
