NE556D - TI

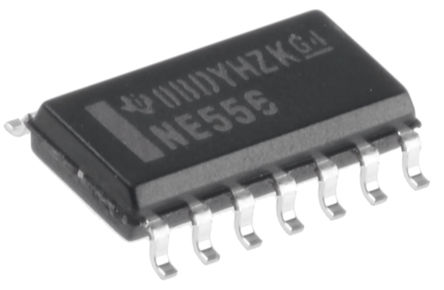

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NE556D
Производитель

TI
Чип воркер Часть №

CW2888392
Категория

Деталь тактового сигнала
Упаковка

SOIC-14
Описание

Precision Timer IC, Timing Microseconds to Hours, TTL, Astable, Monostable, 4.5V to 16V, SOIC-14
даташит

Datasheet

Способ оплаты и доставка

NE556D Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NE556D Деталь тактового сигнала характеристики

Атрибут	Значение атрибута

Часть №	NE556D
Производитель	TI
Чип воркер Часть №	CW2888392
Категория	Деталь тактового сигнала
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Частота	500 kHz
Напряжение Питания (DC)	4.50V (min)
Номинальный Ток	20 A
Выходной Ток	200 mA
Ток Питания	20 mA
Количество Стежков	14 Position
Ток Покоя	30 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 16V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	8.65 mm
Ширина	3.91 mm
Высота	1.58 mm
Вес	0.0020701957136 kg
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/01/15
ECCN кодекс	EAR99

NE556D Описание продукта

The NE556D is a dual Precision Timer can be operated in the astable or the monostable mode with external resistor-capacitor (RC) timing control. The basic timing provided by the RC time constant can be controlled actively by modulating the bias of the control-voltage input. The threshold (THRES) and trigger (TRIG) levels normally are two-thirds and one-third, respectively, of VCC. These levels can be altered by using the control voltage (CONT) terminal. When the trigger input falls below trigger level, the flip-flop is set and the output goes high. If the trigger input is above the trigger level and the threshold input is above the threshold level, the flip-flop is reset and the output is low. The reset (RESET) input can override all other inputs and can be used to initiate a new timing cycle. When RESET goes low, the flip-flop is reset and the output goes low. When the output is low, a low-impedance path is provided between the discharge (DISCH) terminal and ground (GND).
Astable or monostable operation
TTL-compatible output can sink or source up to 150mA
Active pull-up or pull-down
Green product and no Sb/Br
