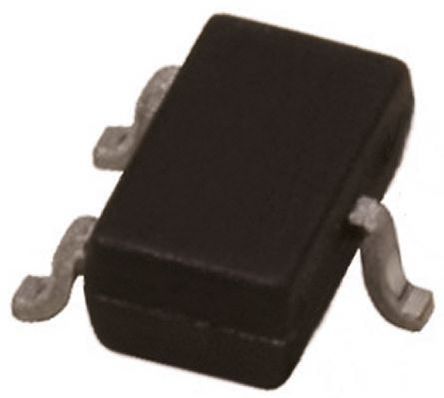

NDS355AN - Fairchild

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NDS355AN
Производитель

Fairchild
Чип воркер Часть №

CW8094196
Категория

Труба MOS
Упаковка

SOT-23-3
Описание

FAIRCHILD SEMICONDUCTOR NDS355AN MOSFET Transistor, N Channel, 1.7A, 30V, 0.065Ω, 10V, 1.6V
даташит

Datasheet

Способ оплаты и доставка

NDS355AN Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NDS355AN Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	NDS355AN
Производитель	Fairchild
Чип воркер Часть №	CW8094196
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Номинальное Напряжение (DC)	30.0 V
Номинальный Ток	1.70 A
Номинальная Мощность	500 mW
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.065 Ω
Полярность	N-Channel
Рассеяние Мощности	500 mW
Пороговое Напряжение	1.6 V
Напряжение Сток-исток (Vds)	30 V
Пробивное Напряжение (Стока-исток)	30.0 V
Пробивное Напряжение (Затвор-Исток)	±20.0 V
Непрерывный Ток Стока (Ids)	1.70 A
Время Нарастания	32 ns
Входная емкость (Ciss)	195pF @15V(Vds)
Максимальная входная мощность	460 mW
Время падения	5 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	500mW (Ta)
	Развернуть все
Длина	2.92 mm
Ширина	1.4 mm
Высота	0.94 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

NDS355AN Описание продукта

The NDS355AN is a SuperSOT™-3 N-channel logic level enhancement-mode Power FET produced using Fairchild"s proprietary high cell density DMOS technology. This very high density process is especially tailored to minimize ON-state resistance. It is particularly suited for low voltage applications in PCMCIA cards, other battery powered circuits where fast switching and low in-line power loss are needed in a very small outline surface-mount package. It comes with industry standard outline surface-mount package using proprietary SuperSOT™-3 design for superior thermal and electrical capabilities.
High density cell design for extremely low RDS (ON)
Exceptional ON-resistance and maximum DC current capability
