NCV7428D15R2G - ON Semiconductor

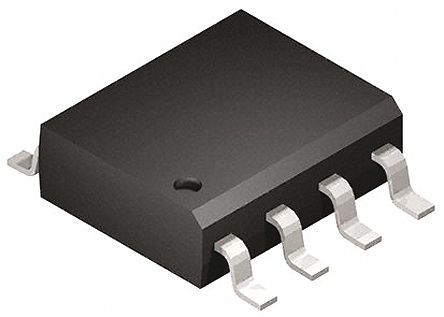

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NCV7428D15R2G
Производитель

ON Semiconductor
Чип воркер Часть №

CW10603703
Категория

Чип интерфейса
Упаковка

SOIC-8
Описание

LIN Transceiver 1TX 1RX 20Kbps 8Pin SOIC T/R
даташит

Datasheet

Способ оплаты и доставка

NCV7428D15R2G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NCV7428D15R2G Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	NCV7428D15R2G
Производитель	ON Semiconductor
Чип воркер Часть №	CW10603703
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.50V (min)
Количество Выходных Интерфейсов	1 Output
Количество Стежков	8 Position
Максимальное входное напряжение	28 V
Входное напряжение (мин)	5.5 V
Выходное напряжение (Макс)	5.1 V
Выходное напряжение (мин)	4.9 V
Выходной ток (Макс)	70 mA
Выходной ток (мин)	1.8 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.3V ~ 5V
Напряжение питания (Макс)	28 V
Напряжение питания (мин)	5.5 V
	Развернуть все
Длина	4.98 mm
Ширина	3.99 mm
Высота	1.47 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

NCV7428D15R2G Описание продукта

The NCV7428D15R2G is a System Basis Chip (SBC) integrating functions typically found in automotive electronic control units (ECUs). The NCV7428 provides and monitors the low-voltage power supply for the application microcontroller and other loads and includes a LIN transceiver. It integrates on-chip LIN transceiver interface between physical LIN bus and the LIN protocol controller. This LIN physical layer is compatible to LIN2.x and J2602 specifications. It is typically connected to the car battery through a reverse-protection diode and can be exposed to all relevant automotive disturbances (ISO7637 pulses, system ESD). The VS supplies mainly the integrated LIN transceiver. Filtering capacitors should be connected between VS and GND. During power-up of the battery supply, VS pin must reach VS_PORH level in order for the circuit to become functional - the internal state machine is initiated and the VOUT regulator is activated.
Ensures safe power-up sequence and the correct reaction to different supply conditions
Controls mode transitions including the power management and bus wakeup treatment
Generates reset
Supplies typically the ECU"s microcontroller
Under-voltage detector with a reset output to the supplied microcontroller
Transceiver mode controlled by dedicated input pin
Thermal shutdown protection

Развернуть все
