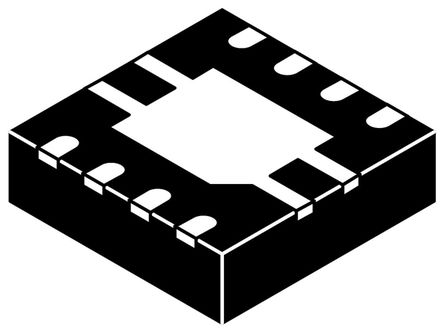

NCP59800BMNADJTBG - ON Semiconductor

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NCP59800BMNADJTBG
Производитель

ON Semiconductor
Чип воркер Часть №

CW38931803
Категория

Чип стабилизации напряжения
Упаковка

DFN-8
Описание

ON SEMICONDUCTOR NCP59800BMNADJTBG LDO Voltage Regulator, Adjustable, 2.2V to 6V input, 200mV drop., 1A out, DFN-8 New
даташит

Datasheet

Способ оплаты и доставка

NCP59800BMNADJTBG Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NCP59800BMNADJTBG Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	NCP59800BMNADJTBG
Производитель	ON Semiconductor
Чип воркер Часть №	CW38931803
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DFN-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 5V
Выходной Ток	1 A
Ток Питания	450 µA
Количество Стежков	8 Position
Ток Покоя	0.06 mA
Напряжение Отпадания	200 mV
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.2 V
Выходное напряжение (Макс)	5 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	6 V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2016/06/20

NCP59800BMNADJTBG Описание продукта

The NCP59800BMNADJTBG is a CMOS RF low dropout (LDO) linear voltage regulator with enable function in 8 pin DFN package. It offers high power supply ripple rejection (PSRR) and ultra low output noise. This LDO uses an advanced BiCMOS process to achieve very good electrical performance. It is an ideal choice for noise sensitive analogue RF front ends used in telecom equipment, telecom infrastructure, audio and high speed I/F (PLL/VCO).
Adjustable output voltage of 0.8V to 5V
Operating input voltage range from 2.2V to 6V
Quiescent current of 60µA and stable with small 4.7µF ceramic capacitors
Low dropout of 200mV at 1A output current
±2.5% VOUT accuracy across load/line/temperature
Very low noise of 15µVrms from 100Hz to 100KHz
Overcurrent and thermal shutdown protection
Output voltage accuracy of ±0.3% and shutdown current of 0.2µA
Power supply rejection ratio of 27dB at f = 1MHz and output noise voltage of 15 x VOUT µVrms
Operating temperature range from -40°C to +125°C
