NCP170AXV300T2G - ON Semiconductor

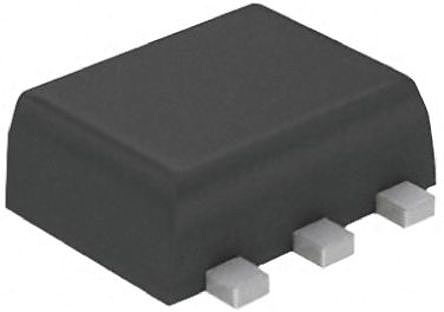

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NCP170AXV300T2G
Производитель

ON Semiconductor
Чип воркер Часть №

CW22625038
Категория

Чип стабилизации напряжения
Упаковка

SOT-563-6
Описание

ON SEMICONDUCTOR NCP170AXV300T2G Fixed LDO Voltage Regulator, 2.2V to 5.5V In, 190mV Dropout, 3V/150mA Out, SOT-563-6
даташит

Datasheet

Способ оплаты и доставка

NCP170AXV300T2G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NCP170AXV300T2G Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	NCP170AXV300T2G
Производитель	ON Semiconductor
Чип воркер Часть №	CW22625038
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-563-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3 V
Выходной Ток	150 mA
Количество Стежков	6 Position
Ток Покоя	0.9 µA
Напряжение Отпадания	190 mV
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.2 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	≤5.5 V
	Развернуть все
Длина	1.7 mm
Ширина	1.3 mm
Высота	0.6 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17

NCP170AXV300T2G Описание продукта

The NCP170AXV300T2G is an ultra low IQ 150mA CMOS LDO regulator in 6 pin SOT-563 package. This regulator is designed specifically for portable battery powered applications which require ultra low quiescent current. The ultra low consumption of (typ) 500nA ensures long battery life and dynamic transient boost feature improves device transient response for wireless communication applications. It incorporates ESD protection and is tested by the following methods, ESD human body model tested per AEC-Q100-002 (EIA/JESD22-A114), ESD machine model tested per AEC-Q100-003 (EIA/JESD22-A115) and latch-up current maximum rating tested per JEDEC standard JESD78. It is used in battery powered equipments, cameras, image sensors and camcorders.
Input voltage range from 2.2V to 5.5V
Nominal output voltage 3V
High output voltage accuracy of ±1%
Stable with ceramic capacitors 1F
Over current protection
Thermal shutdown protection
Maximum quiescent current of 0.9µA at IOUT = 0mA
Power supply rejection ratio of 47dB at IOUT = 150mA
NCP170A for active discharge option
Low dropout of 190mV (typ) at 150mA
