NCP1075STCT3G - ON Semiconductor

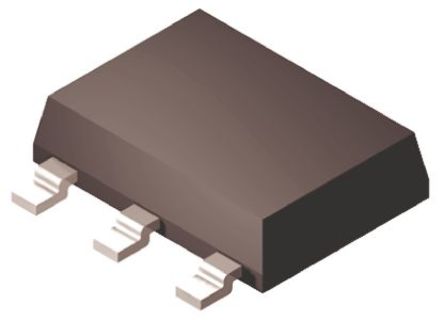

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NCP1075STCT3G
Производитель

ON Semiconductor
Чип воркер Часть №

CW23555726
Категория

Преобразователь AC-DC
Упаковка

TO-261-4
Описание

ON SEMICONDUCTOR NCP1075STCT3G AC-DC Off-Line Switcher IC, Flyback, 85VAC - 265VAC, 130kHz, 450mA out, 10W, SOT-223-4
даташит

Datasheet

Способ оплаты и доставка

NCP1075STCT3G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NCP1075STCT3G Преобразователь AC-DC характеристики

Атрибут	Значение атрибута

Часть №	NCP1075STCT3G
Производитель	ON Semiconductor
Чип воркер Часть №	CW23555726
Категория	Преобразователь AC-DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Частота	130 kHz
Номинальная Мощность	10 W
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходной Ток	450 mA
Пробивное Напряжение	700 V
Количество Стежков	4 Position
Частота Переключения	130 kHz
Рабочий цикл	68 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Максимальный рабочий цикл	72 %
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	8.6 V
Напряжение питания (мин)	7.8 V
Входное напряжение	6.3V ~ 10V
	Развернуть все
Длина	10.16 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

NCP1075STCT3G Описание продукта

The NCP1075STCT3G is a High-voltage Switcher with 130kHz frequency for low power offline Switched Mode Power Supply (SMPS). It integrates fixed frequency current mode controller with a 700V MOSFET. It offers a high level of integration, including soft-start, frequency-jittering, short-circuit protection, skip-cycle, a maximum peak current set point, ramp compensation and a dynamic self-supply. When the output power demand diminishes, the IC automatically enters frequency fold-back mode and provides excellent efficiency at light loads. When the power demand reduces further, it enters into a skip mode to reduce the standby consumption down to a no load condition. Protection features includes a timer to detect an overload or a short-circuit event, overvoltage protection with auto-recovery and AC input line voltage detection. For improved standby performance, the connection of an auxiliary winding stops the DSS operation and helps to reduce input power consumption below 50mW at high line.
Large creepage distance between high-voltage pins
Skip-cycle operation at low peak currents only - No acoustic noise
Dynamic self-supply - No need for an auxiliary winding
Auto-recovery output short circuit protection with timer-based detection
Auto-recovery overvoltage protection with auxiliary winding operation
Frequency jittering for better EMI signature, including frequency foldback mode
Frequency fold-back to improve efficiency at light load
Internal temperature shutdown
Internal 1ms soft-start
<50mW No load input consumption
