NCP1015ST65T3G - ON Semiconductor

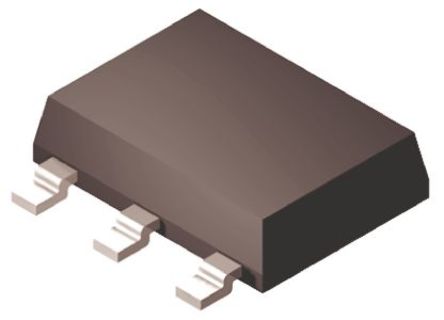

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NCP1015ST65T3G
Производитель

ON Semiconductor
Чип воркер Часть №

CW24072738
Категория

Преобразователь AC-DC
Упаковка

TO-261-4
Описание

NCP1015 Series 8.5V 65kHz SMT Self Supplied Monolithic Switcher - SOT-223
даташит

Datasheet

Способ оплаты и доставка

NCP1015ST65T3G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NCP1015ST65T3G Преобразователь AC-DC характеристики

Атрибут	Значение атрибута

Часть №	NCP1015ST65T3G
Производитель	ON Semiconductor
Чип воркер Часть №	CW24072738
Категория	Преобразователь AC-DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Номинальная Мощность	19 W
Безгалогеновый Статус	Halogen Free
Пробивное Напряжение	700 V
Количество Стежков	4 Position
Частота Переключения	65 kHz
Рабочий цикл	67 %
Максимальное входное напряжение	10 V
Входное напряжение (макс. Переменный ток)	250 v
Входное напряжение (мин мин.)	100 v
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8.5V ~ 10V
	Развернуть все
Длина	6.7 mm
Ширина	3.7 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

NCP1015ST65T3G Описание продукта

Self-Supplied Monolithic Switcher for Low Standby Power Offline SMPS
The NCP1015 integrates a fixed−frequency current−mode controller and a 700 V voltage MOSFET. Housed in a PDIP−7 or
SOT−223 package, the NCP1015 offers everything needed to build a rugged and low−cost power supply, including soft−start, frequency jittering, short−circuit protection, skip−cycle, a maximum peak current set−point and a Dynamic Self−Supply (no need for an auxiliary winding).
Features
•Built−in 700 V MOSFET with typical R
DS(on)of 11
•Large Creepage Distance between High−voltage Pins
•Current−mode Fixed Frequency Operation: 65 kHz −100 kHz
•Skip−cycle Operation at Low Peak Currents Only: No Acoustic Noise!
•Dynamic Self−Supply, No Need for an Auxiliary Winding
•Internal 1 ms Soft−start
•Auto−recovery Internal Output Short−circuit Protection
•Frequency Jittering for Better EMI Signature
•Below 100 mW Standby Power if Auxiliary Winding is Used
•Internal Temperature Shutdown
•Direct Optocoupler Connection
•SPICE Models Available for TRANsient and AC Analysis
•This is a Pb−Free Device
Typical Applications
•Low Power ac−dc Adapters for Chargers
•Auxiliary Power Supplies (USB, Appliances, TVs, etc.)
