NCP1014APL100R2G - ON Semiconductor

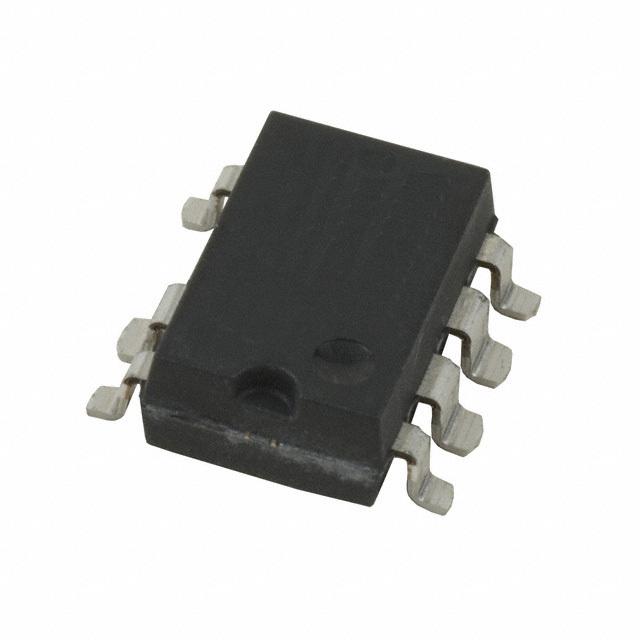

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NCP1014APL100R2G
Производитель

ON Semiconductor
Чип воркер Часть №

CW102418290
Категория

Контроллер PWM
Упаковка

PDIP-7
Описание

Current Mode PWM Controller 450mA 7Pin PDIP SMD T/R
даташит

Datasheet

Способ оплаты и доставка

NCP1014APL100R2G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NCP1014APL100R2G Контроллер PWM характеристики

Атрибут	Значение атрибута

Часть №	NCP1014APL100R2G
Производитель	ON Semiconductor
Чип воркер Часть №	CW102418290
Категория	Контроллер PWM
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	7 Pin
Корпус/Пакет	PDIP-7
Частота	100 kHz
Номинальная Мощность	19 W
Количество Выходных Интерфейсов	1 Output
Выходной Ток	450 mA
Пробивное Напряжение	700 V
Рассеяние Мощности	19.0 W
Частота Переключения	100 kHz
Рабочий цикл	67 %
Максимальный рабочий цикл	72 %
Рабочая температура (Макс)	150 ℃
Входное напряжение	8.1V ~ 10V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99

NCP1014APL100R2G Описание продукта

The NCP101X series integrates a fixed--frequency current--mode controller and a 700 V MOSFET. Housed in a PDIP--7, PDIP--7 Gull Wing, or SOT--223 package, the NCP101X offers everything needed to build a rugged and low--cost power supply, including soft--start, frequency jittering, short--circuit protection, skip--cycle, a maximum peak current setpoint and a Dynamic Self--Supply (no need for an auxiliary winding).
Unlike other monolithic solutions, the NCP101X is quiet by nature: during nominal load operation, the part switches at one of the available frequencies (65 -- 100 -- 130 kHz). When the current setpoint falls below a given value, e.g. the output power demand diminishes, the IC automatically enters the so--called skip--cycle mode and provides excellent efficiency at light loads. Because this occurs at typically 1/4 of the maximum peak value, no acoustic noise takes place. As a result, standby power is reduced to the minimum without acoustic noise generation.
Features
• Built--in 700 V MOSFET with Typical RDSon of 11 Ω and 22 Ω
• Large Creepage Distance Between High--Voltage Pins
• Current--Mode Fixed Frequency Operation: 65 kHz – 100 kHz -- 130 kHz
• Skip--Cycle Operation at Low Peak Currents Only: No Acoustic Noise!
• Dynamic Self--Supply, No Need for an Auxiliary Winding
• Internal 1.0 ms Soft--Start
• Latched Overvoltage Protection with Auxiliary Winding Operation
• Frequency Jittering for Better EMI Signature
• Auto--Recovery Internal Output Short--Circuit Protection
• Below 100 mW Standby Power if Auxiliary Winding is Used
• Internal Temperature Shutdown
• Direct Optocoupler Connection
• SPICE Models Available for TRANsient Analysis
• These are Pb--Free and Halide--Free Devices
Typical Applications
• Low Power AC/DC Adapters for Chargers
• Auxiliary Power Supplies (USB, Appliances,TVs, etc.)
