NC7SZ57P6X - Fairchild

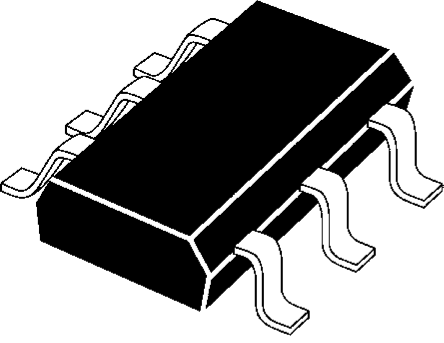

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NC7SZ57P6X
Производитель

Fairchild
Чип воркер Часть №

CW8203804
Категория

Логический чип
Упаковка

SC-70-6
Описание

Multi Function Gate 1Element 2IN CMOS 6Pin SC-70 T/R
даташит

Datasheet

Способ оплаты и доставка

NC7SZ57P6X Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NC7SZ57P6X Логический чип характеристики

Атрибут	Значение атрибута

Часть №	NC7SZ57P6X
Производитель	Fairchild
Чип воркер Часть №	CW8203804
Категория	Логический чип
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-70-6
Напряжение Питания (DC)	1.80 V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	32 mA
Количество Цепей	1 Circuit
Количество Стежков	6 Position
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
	Развернуть все
Длина	2 mm
Ширина	1.25 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
HTS кодекс	8542390000
ECCN кодекс	EAR99

NC7SZ57P6X Описание продукта

The NC7SZ57P6X is a TinyLogic UHS universal configurable two-input logic Gate. The device is capable of being configured for 1 of 5 unique two-input logic functions. Any possible two-input combinatorial logic function can be implemented. Device functionality is selected by how the device is wired at the board level. All inputs have been implemented with hysteresis. The device is fabricated with advanced CMOS technology to achieve ultra-high speed with high output drive while maintaining low static power dissipation over a broad VCC operating range. The device is specified to operate over the 1.65 to 5.5V VCC operating range. The input and output are high impedance when VCC is 0V. Inputs tolerate voltages up to 5.5V independent of VCC operating range.
Capable of implementing any two-input logic functions
Typical usage replaces two (2) TinyLogic® Gate device
Reduces part counts in inventory
Power down high impedance Input/output
Over-voltage tolerant inputs facilitate 5V to 3V translation
Proprietary noise/EMI reduction circuitry implemented
