NC7S04M5 - Fairchild

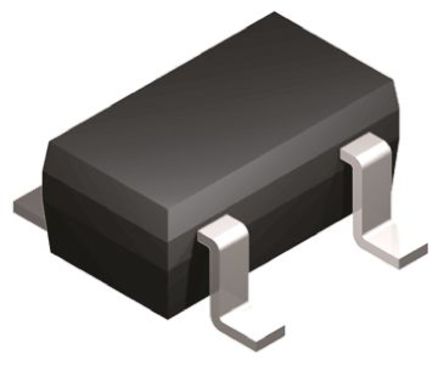

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NC7S04M5
Производитель

Fairchild
Чип воркер Часть №

CW18297253
Категория

Логический чип
Упаковка

SOT-23-5
Описание

FAIRCHILD SEMICONDUCTOR NC7S04M5 Inverter, NC7S04, 1Input, 2.6mA, 2V to 6V, SOT-23-5
даташит

Datasheet

Способ оплаты и доставка

NC7S04M5 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NC7S04M5 Логический чип характеристики

Атрибут	Значение атрибута

Часть №	NC7S04M5
Производитель	Fairchild
Чип воркер Часть №	CW18297253
Категория	Логический чип
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	5.00 V
Выходной Ток	2.6 mA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
	Развернуть все
Длина	3 mm
Ширина	1.7 mm
Высота	1.25 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

NC7S04M5 Описание продукта

The NC7S04M5 is a single high performance CMOS Inverter. Advanced Silicon Gate CMOS fabrication assures high speed and low power circuit operation over a broad VCC range. ESD protection diodes inherently guard both input and output with respect to the VCC and GND rails. Three stages of gain between input and output assures high noise immunity and reduced sensitivity to input edge rate.
3ns Propagation delay (tPD)
ICC <1µA Low quiescent power
2mA IOL, -2mA IOH Balanced output drive
Balanced propagation delays
Specified for 3V operation
