MUN2111T1 - ON Semiconductor

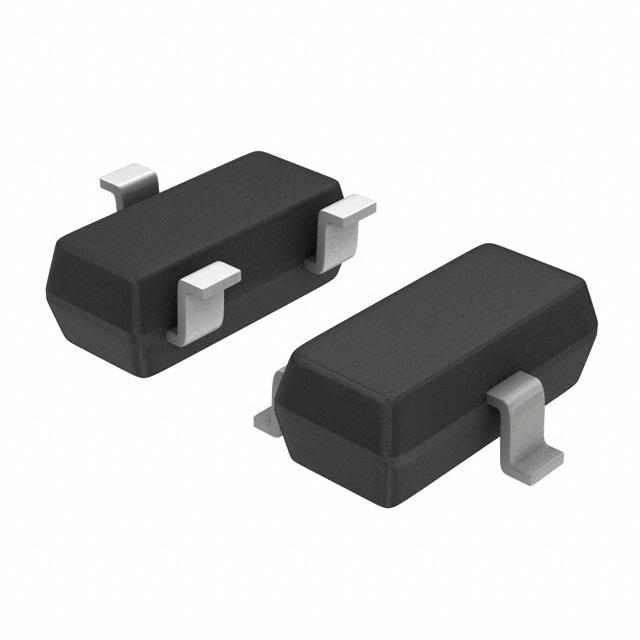

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MUN2111T1
Производитель

ON Semiconductor
Чип воркер Часть №

CW97393675
Категория

Двухполюсный плоскостной транзистор
Упаковка

SOT-23-3
Описание

SC-59 PNP 50V 100mA
даташит

Datasheet

Способ оплаты и доставка

MUN2111T1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MUN2111T1 Двухполюсный плоскостной транзистор характеристики

Атрибут	Значение атрибута

Часть №	MUN2111T1
Производитель	ON Semiconductor
Чип воркер Часть №	CW97393675
Категория	Двухполюсный плоскостной транзистор
даташит	Datasheet
Стиль Монтажа	Surface Mount
Корпус/Пакет	SOT-23-3
Номинальное Напряжение (DC)	-50.0 V
Номинальный Ток	-100 mA
Полярность	PNP
Рассеяние Мощности	230 mW
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Непрерывный ток коллектора	100mA
hFE Min	35 @5mA, 10V
hFE Max	35
Максимальная входная мощность	230 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
	Развернуть все
Длина	2.9 mm
Ширина	1.5 mm
Высота	1.09 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99

MUN2111T1 Описание продукта

PNP Silicon Surface Mount Transistors with Monolithic Bias Resistor Network
This new series of digital transistors is designed to replace a single device and its external resistor bias network. The Bias Resistor Transistor (BRT) contains a single transistor with a monolithic bias network consisting of two resistors; a series base resistor and a base−emitter resistor. The BRT eliminates these individual components by integrating them into a single device. The use of a BRT can reduce both system cost and board space. The device is housed in the SC−59 package which is designed for low power surface mount applications.
Features
• Simplifies Circuit Design
• Reduces Board Space
• Reduces Component Count
• Moisture Sensitivity Level: 1
• ESD Rating − Human Body Model: Class 1
− Machine Model: Class B
• The SC−59 Package Can be Soldered Using Wave or Reflow
• The Modified Gull−Winged Leads Absorb Thermal Stress During Soldering Eliminating the Possibility of Damage to the Die
• Pb−Free Packages are Available
