MSP430F5419IPZ - TI

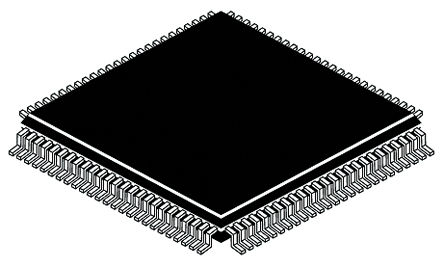

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MSP430F5419IPZ
Производитель

TI
Чип воркер Часть №

CW9990129
Категория

Микроконтроллер
Упаковка

LQFP-100
Описание

16Bit Ultra-Low-Power Microcontroller, 128KB Flash, 16KB AM, 12Bit ADC, 4 USCIs, 32Bit HW Multi 100-LQFP -40℃ to 85℃
даташит

Datasheet

Способ оплаты и доставка

MSP430F5419IPZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MSP430F5419IPZ Микроконтроллер характеристики

Атрибут	Значение атрибута

Часть №	MSP430F5419IPZ
Производитель	TI
Чип воркер Часть №	CW9990129
Категория	Микроконтроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	LQFP-100
Частота	18 MHz
Напряжение Питания (DC)	2.20V (min)
Количество Стежков	100 Position
Тактовая Частота	18.0 MHz
Размер ОЗУ	16 KB
Количество Битов	16 Bit
Размер Флэш-памяти	128 KB
Количество АЦП	1 ADC
Количество входов и выходов	87 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.2 V
	Развернуть все
Длина	14 mm
Ширина	14 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

MSP430F5419IPZ Описание продукта

The MSP430F5419IPZ is a 16-bit ultra-low-power Mixed-signal Microcontroller features a powerful 16-bit RISC MSP430 CPU, 16-bit registers and constant generators that contribute to maximum code efficiency. The architecture combined with five low-power modes, is optimized to achieve extended battery life. The digitally controlled oscillator (DCO) allows wake-up from low-power modes to active mode in less than 1µs. The device configurations with three 16-bit timer, up to four universal serial communication interfaces (USCIs), 12-bit A/D converter, three-channel internal DMA, a 32-bit hardware multiplier and 87 general-purpose I/O pins. This device operates at a maximum frequency of 18MHz.
16-bit RISC architecture, extended memory, up to 18MHz system clock
Fully integrated LDO with programmable regulated core supply voltage
Supply voltage supervision, monitoring and brownout
FLL Control loop for frequency stabilization
Low-power low-frequency internal clock source (VLO)
Low-frequency trimmed internal reference source (REFO)
32kHz Crystals (XT1)
High-frequency crystals up to 32MHz
16-bit Timer TA0, Timer_A with five Capture/Compare registers
16-bit Timer TA1, Timer_A with three Capture/Compare registers
16-bit Timer TB0, Timer_B with seven Capture/Compare shadow registers
Enhanced UART supports auto-baudrate detection
IrDA Encoder and decoder
Synchronous SPI
12-bit ADC with internal shared reference, sample-and-hold and autoscan feature
Serial on-board programming
No external programming voltage needed
Basic timer with RTC
312µA/MHz Active mode (AM) power consumption

Развернуть все
