MSP430F2274IRHAT - TI

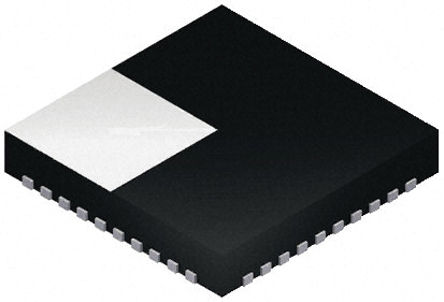

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MSP430F2274IRHAT
Производитель

TI
Чип воркер Часть №

CW5810965
Категория

Микроконтроллер
Упаковка

QFN-40
Описание

MSP430 MSP430F2xx Microcontroller IC 16Bit 16MHz 32KB (32K x 8 + 256B) FLASH 40-VQFN (6x6)
даташит

Datasheet

Способ оплаты и доставка

MSP430F2274IRHAT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MSP430F2274IRHAT Микроконтроллер характеристики

Атрибут	Значение атрибута

Часть №	MSP430F2274IRHAT
Производитель	TI
Чип воркер Часть №	CW5810965
Категория	Микроконтроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	QFN-40
Частота	16 MHz
Напряжение Питания (DC)	3.30 V, 3.60 V (max)
Количество Стежков	40 Position
Тактовая Частота	16.0 MHz
Размер ОЗУ	1 KB
Количество Битов	16 Bit
Размер Флэш-памяти	32 KB
Количество I/O Выводов	32 IO
Время Доступа	16.0 µs
Ядерная Архитектура	RISC
Количество УАПП	1 UART
Количество АЦП	1 ADC
Размер памяти Ферроэлектрического ОЗУ	0 B
Количество входов и выходов	32 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.8 V
	Развернуть все
Длина	6.15 mm
Ширина	6.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/06/15

MSP430F2274IRHAT Описание продукта

The MSP430F2274IRHAT is a 16-bit ultra-low-power Mixed-signal Microcontroller features a powerful 16-bit RISC MSP430 CPU, 16-bit registers and constant generators that contribute to maximum code efficiency. The architecture combined with five low-power modes, is optimized to achieve extended battery life. The digitally controlled oscillator (DCO) allows wake-up from low-power modes to active mode in less than 1µs. The device configurations with two built-in 16-bit timers, an universal serial communication interface, 10-bit A/D converter with integrated reference and data transfer controller (DTC), 32 general-purpose I/O pins. This device operates at a maximum frequency of 16MHz.
16-bit RISC architecture, 62.5ns instruction cycle time
Internal frequencies up to 16MHz with four calibrated frequencies to ±1%
Internal very-low-power low-frequency oscillator
32kHz Crystal
High-frequency (HF) crystal up to 16MHz
Resonator clock
External digital clock source
External resistor
16-bit Timer_A with 3 Capture/Compare registers
16-bit Timer_B with 3 Capture/Compare registers
Enhanced UART supporting auto-baudrate detection (LIN)
IrDA Encoder and decoder
Synchronous SPI
10-bit 200ksps ADC with internal reference, sample-and-hold, autoscan and data transfer controller
Brownout detector
Serial on-board programming
No external programming voltage needed
Programmable code protection by security fuse
Bootstrap loader
On-chip emulation module

Развернуть все
