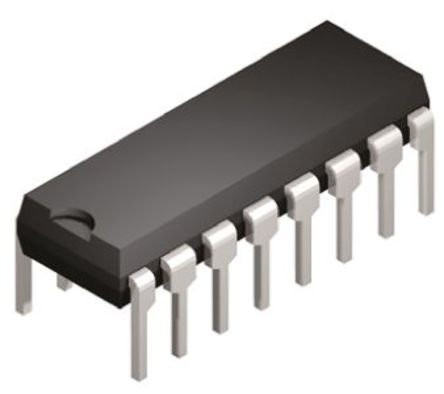

MPC508AP - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MPC508AP
Производитель

TI
Чип воркер Часть №

CW7610475
Категория

Чип аналогового переключателя
Упаковка

PDIP-16
Описание

TEXAS INSTRUMENTS MPC508AP 8:1 Analog Multiplexer IC, Single, 1.3KΩ, ± 15V, DIP-16
даташит

Datasheet

Способ оплаты и доставка

MPC508AP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MPC508AP Чип аналогового переключателя характеристики

Атрибут	Значение атрибута

Часть №	MPC508AP
Производитель	TI
Чип воркер Часть №	CW7610475
Категория	Чип аналогового переключателя
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	5.00V (min)
Количество Выходных Интерфейсов	1 Output
Тип Контактов	DPST-NC
Ток Питания	1.5 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1.28 W
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1280 mW
Напряжение питания	5.22 VDC
	Развернуть все
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

MPC508AP Описание продукта

The MPC508AP is an 8-channel single-ended Analog Multiplexer. The multiplexer has input overvoltage protection. Analog input voltages may exceed either power supply voltage without damaging the device or disturbing the signal path of other channels. The protection circuitry assures that signal fidelity is maintained even under fault conditions that would destroy other multiplexers. Analog inputs can withstand 70VPP signal levels and standard ESD tests. Signal sources are protected from short circuits should multiplexer power loss occur, each input presents a 1kR resistance under this condition. Digital inputs can also sustain continuous faults up to 4V greater than either supply voltage. The device is fabricated with BurrBrown"s dielectrically isolated CMOS technology.
70Vp-p Analog overvoltage protection
No channel interaction during overvoltage
Break-before-make switching
±15V Analog signal range
7.5mW (typical) Standby power
True second source
