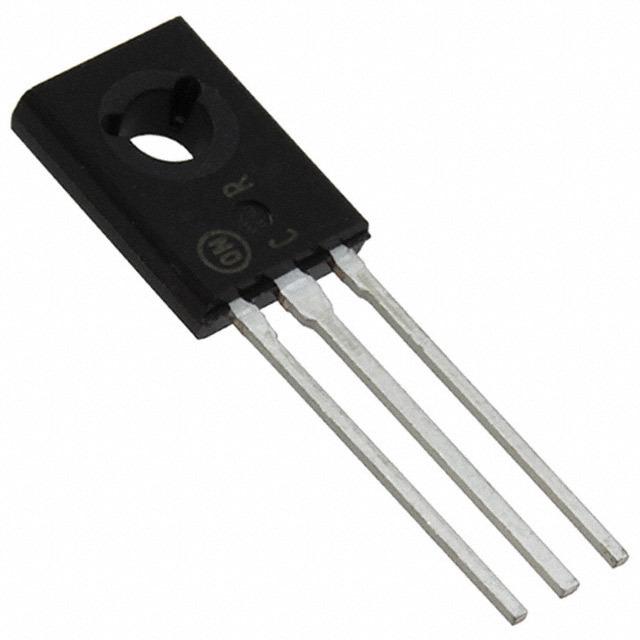

MJE200G - ON Semiconductor

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MJE200G
Производитель

ON Semiconductor
Чип воркер Часть №

CW14041193
Категория

Двухполюсный плоскостной транзистор
Упаковка

TO-126-3
Описание

TO-225 NPN 25V 5A
даташит

Datasheet

Способ оплаты и доставка

MJE200G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MJE200G Двухполюсный плоскостной транзистор характеристики

Атрибут	Значение атрибута

Часть №	MJE200G
Производитель	ON Semiconductor
Чип воркер Часть №	CW14041193
Категория	Двухполюсный плоскостной транзистор
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-126-3
Частота	65 MHz
Номинальное Напряжение (DC)	25.0 V
Номинальный Ток	5.00 A
Количество Стежков	3 Position
Полярность	NPN
Рассеяние Мощности	15 W
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	65 MHz
Пробивное Напряжение (Коллектор-Эмиттер)	40 V
Тепловое Сопротивление	8.34℃/W (RθJC)
Непрерывный ток коллектора	5A
hFE Min	45 @2A, 1V
Максимальная входная мощность	15 W
Усиление постоянного тока (hFE)	10
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	15000 mW
	Развернуть все
Длина	7.8 mm
Ширина	2.66 mm
Высота	11.04 mm
Материал	Silicon
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

MJE200G Описание продукта

Complementary Silicon Power Plastic Transistors
These devices are designed for low voltage, low-power, high-gain audio amplifier applications.
Features
• Collector-Emitter Sustaining Voltage - VCEO(sus) = 25 Vdc (Min) @ IC = 10 mAdc
• High DC Current Gain - hFE = 70 (Min) @ IC = 500 mAdc
= 45 (Min) @ IC = 2.0 Adc
= 10 (Min) @ IC = 5.0 Adc
• Low Collector-Emitter Saturation Voltage - VCE(sat) = 0.3 Vdc (Max) @ IC = 500 mAdc = 0.75 Vdc (Max) @ IC = 2.0 Adc
• High Current-Gain - Bandwidth Product - fT = 65 MHz (Min) @ IC = 100 mAdc
• Annular Construction for Low Leakage - ICBO = 100 nAdc @ Rated VCB
• Pb-Free Packages are Available
