MIC4424YM - Micrel

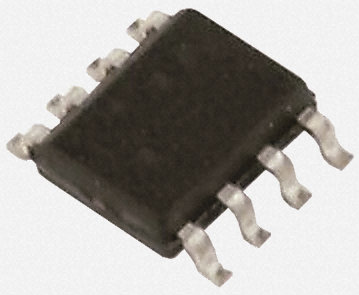

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MIC4424YM
Производитель

Micrel
Чип воркер Часть №

CW17032830
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

Micrel MIC4424YM, Dual MOSFET Power Driver 3A, 4.5 → 18V, Non-Inverting, 8Pin SOIC
даташит

Datasheet

Способ оплаты и доставка

MIC4424YM Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MIC4424YM Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	MIC4424YM
Производитель	Micrel
Чип воркер Часть №	CW17032830
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	25 mV
Выходной Ток	3 A
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	960 mW
Время Нарастания	28 ns
Время падения	32 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	4.93 mm
Ширина	3.94 mm
Высота	1.48 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

MIC4424YM Описание продукта

The MIC4424YM is a highly reliable MOSFET Driver with bipolar/BiCMOS/DMOS process. The MIC4424 driver is capable of giving reliable service in more demanding electrical environments than its predecessors. It will not latch under any conditions within their power and voltage ratings. It can survive up to 5V of noise spiking, of either polarity, on the ground pin. It can accept, without either damage or logic upset, up to half an amp of reverse current (either polarity) forced back into their outputs. The MIC4424 series driver is easier to use, more flexible in operation and more forgiving than other CMOS or bipolar drivers currently available. Its BiCMOS/DMOS construction dissipates minimum power and provides rail-to-rail voltage swings. Primarily intended for driving power MOSFETs, the MIC4424 driver is suitable for driving other loads which require low-impedance, high peak currents and fast switching times.
Latch-up protected to >500mA reverse current
Logic input will withstand negative swing up to 5V
Delay times consistent with in supply voltage change
Matched rise and fall times
TTL logic input independent of supply voltage
Low equivalent 6pF input capacitance
Low supply current
Dual non-inverting configuration
