MD2001FX - ST Microelectronics

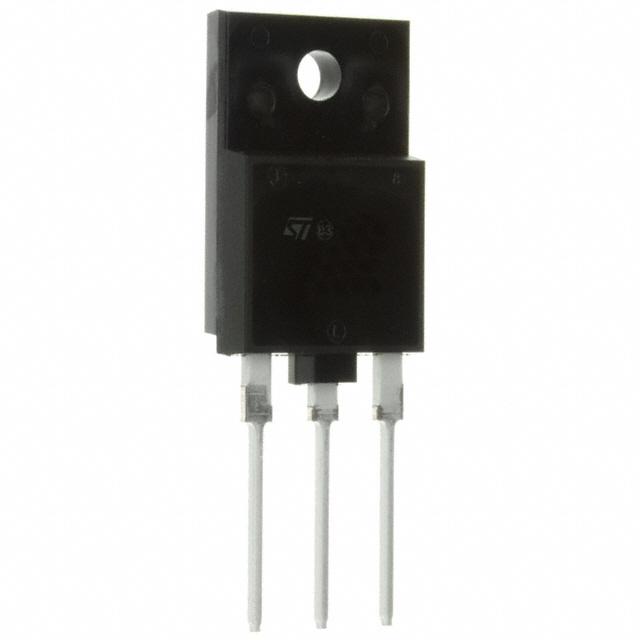

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MD2001FX
Производитель

ST Microelectronics
Чип воркер Часть №

CW18785671
Категория

Двухполюсный плоскостной транзистор
Упаковка

ISOWATT-218FX-3
Описание

ISOWATT218FX NPN 700V 12A
даташит

Datasheet

Способ оплаты и доставка

MD2001FX Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MD2001FX Двухполюсный плоскостной транзистор характеристики

Атрибут	Значение атрибута

Часть №	MD2001FX
Производитель	ST Microelectronics
Чип воркер Часть №	CW18785671
Категория	Двухполюсный плоскостной транзистор
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	ISOWATT-218FX-3
Номинальная Мощность	58 W
Количество Стежков	3 Position
Полярность	NPN
Рассеяние Мощности	58 W
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	64 kHz
Пробивное Напряжение (Коллектор-Эмиттер)	700 V
Непрерывный ток коллектора	12A
hFE Max	7
Максимальная входная мощность	58 W
Усиление постоянного тока (hFE)	4
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	58000 mW
	Развернуть все
Длина	5.7 mm
Ширина	15.7 mm
Высота	26.7 mm
Материал	Silicon
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

MD2001FX Описание продукта

The MD2001FX is a 700V High Voltage NPN Power Transistor for standard definition CRT display. It is manufactured using diffused collector in planar technology adopting new and enhanced high voltage structure. The new MD series show improved silicon efficiency bringing updated performance to the horizontal deflection stage. Fast switching times and very low saturation voltage resulting in reduced switching and conduction losses.
State-of-the-art technology - Diffused collector enhanced generation
Stable performances versus operating temperature variation
Low base-drive requirements
Tight hFE range at operating collector current
Fully insulated
Well-controlled hFE parameter for increased reliability
