MC7805BDTG - ON Semiconductor

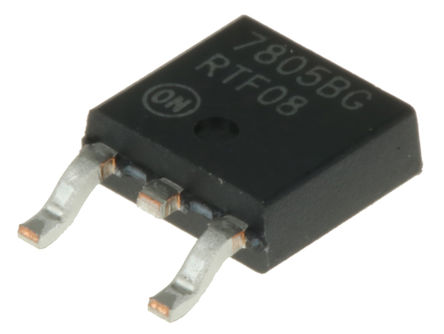

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MC7805BDTG
Производитель

ON Semiconductor
Чип воркер Часть №

CW1418953
Категория

Чип стабилизации напряжения
Упаковка

TO-252-3
Описание

ON SEMICONDUCTOR MC7805BDTG Linear Voltage Regulator, 7805, Fixed, Positive Voltage, 10V To 35V In, 5V And 1A Out, TO-252-3
даташит

Datasheet

Способ оплаты и доставка

MC7805BDTG Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MC7805BDTG Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	MC7805BDTG
Производитель	ON Semiconductor
Чип воркер Часть №	CW1418953
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Рабочее Напряжение	8V ~ 20V
Номинальный Ток	1.00 A
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	1 A
Ток Питания	8 mA
Количество Стежков	3 Position
Полярность	P-Channel
Ток Покоя	3.2 mA
Напряжение Отпадания	2V @1A
Тепловое Сопротивление	5℃/W (RθJC)
Максимальное входное напряжение	35 V
Входное напряжение (мин)	10 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	2.2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±4 %
Напряжение питания	35 V
Входное напряжение	≤35 V
	Развернуть все
Длина	6.73 mm
Ширина	6.22 mm
Высота	2.38 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR

MC7805BDTG Описание продукта

The MC7805BDTG is a fixed output positive linear voltage regulator in 3 pin TO-252 package. This monolithic integrated circuit is designed as fixed voltage regulator for a wide variety of application including local and oncard regulation. This regulator employs internal current limiting, thermal shutdown and safe area compensation.
Fixed output voltage of 5V
1A output current
Dropout voltage of 2V at 1A output current
Maximum input voltage of 35V
No external components required
Output voltage offered in 1.5%, 2% and 4% tolerance
Operating temperature range from -40°C to 125°C

Развернуть все
