MC7805ABD2TG - ON Semiconductor

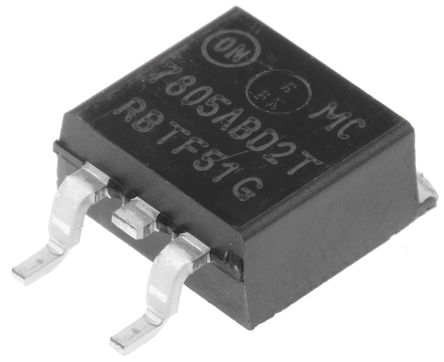

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MC7805ABD2TG
Производитель

ON Semiconductor
Чип воркер Часть №

CW2833136
Категория

Чип стабилизации напряжения
Упаковка

TO-263-3
Описание

ON SEMICONDUCTOR MC7805ABD2TG Linear Voltage Regulator, 7805, Fixed, 10V To 35V In, 5V And 1A Out, TO-263-3
даташит

Datasheet

Способ оплаты и доставка

MC7805ABD2TG Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MC7805ABD2TG Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	MC7805ABD2TG
Производитель	ON Semiconductor
Чип воркер Часть №	CW2833136
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Рабочее Напряжение	7.5V ~ 20V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	35.0V (max)
Выходное Напряжение	5 V
Выходной Ток	1 A
Ток Питания	6 mA
Количество Стежков	3 Position
Полярность	P-Channel
Ток Покоя	3.2 mA
Напряжение Отпадания	2V @1A
Максимальное входное напряжение	35 V
Входное напряжение (мин)	10 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	2.2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±4 %
Входное напряжение	≤35 V
	Развернуть все
Длина	10.24 mm
Ширина	9.35 mm
Высота	30.02 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

MC7805ABD2TG Описание продукта

The MC7805ABD2TG is a monolithic integrated circuits Positive Voltage Regulator designed as fixed-voltage regulator for a wide variety of applications including local and on-card regulation. This regulator employs internal current limiting, thermal shutdown and safe-area compensation. With adequate heat-sinking it can deliver output currents in excess of 1A. Although designed primarily as a fixed voltage regulator, this device can be used with external components to obtain adjustable voltages and currents.
No external components required
Internal thermal overload protection
Internal short-circuit current limiting
Output transistor safe area compensation
Output voltage offered in 1.5, 2 and 4% tolerance
-40 to 125°C Operating temperature range
