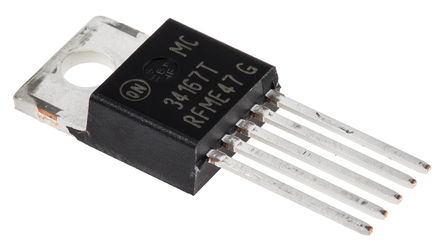

MC34167TG - ON Semiconductor

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MC34167TG
Производитель

ON Semiconductor
Чип воркер Часть №

CW9901740
Категория

Чип стабилизации напряжения
Упаковка

TO-220-5
Описание

Conv DC-DC 7.5V to 40V Non-Inv/Inv/Step Up/Step Down Single-Out 5.05V 5A Automotive 5Pin(5+Tab) TO-220 Tube
даташит

Datasheet

Способ оплаты и доставка

MC34167TG Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MC34167TG Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	MC34167TG
Производитель	ON Semiconductor
Чип воркер Часть №	CW9901740
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	TO-220-5
Частота	72 kHz
Рабочее Напряжение	7.5V ~ 40V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	5 A
Количество Каналов	1 Channel
Количество Стежков	5 Position
Частота Переключения	72 kHz
Топология	Step-Down
Максимальное входное напряжение	40 V
Входное напряжение (мин)	7.5 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	5 A
Максимальный рабочий цикл	95 %
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	7.5 V
Входное напряжение	7.5V ~ 40V
	Развернуть все
Длина	10.54 mm
Ширина	4.57 mm
Высота	9.27 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

MC34167TG Описание продукта

The MC34167TG is a high-performance fixed frequency power Switching Regulator contains the primary functions required for DC-to-DC converters. This series was specifically designed to be incorporated in step-down and voltage-inverting configurations with a minimum number of external components and can also be used in step-up applications. This device consists of an internal temperature compensated reference, fixed frequency oscillator with on-chip timing components, latching pulse width modulator for single pulse metering, high gain error amplifier and a high current output switch. Protective features consist of cycle-by-cycle current limiting, undervoltage lockout and thermal shutdown. Also included is a low power standby mode that reduces power supply current to 36µA.
Fixed frequency oscillator (72kHz) with on-chip timing
Provides 5.05V output without external resistor divider
Precision 2% reference
Cycle-by-cycle current limiting
Undervoltage lockout with hysteresis
Internal thermal shutdown
Output switch current in excess of 5A
0 to 95% Output duty cycle

Развернуть все
