MC33171P - ON Semiconductor

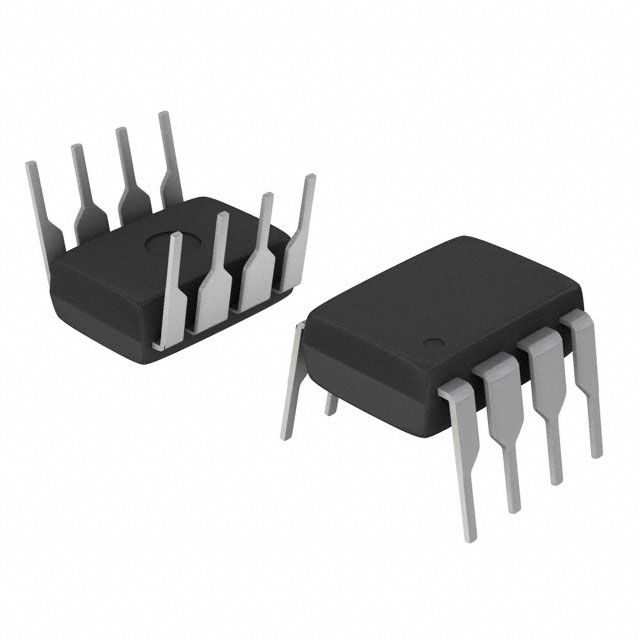

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MC33171P
Производитель

ON Semiconductor
Чип воркер Часть №

CW122163013
Категория

Операционный усилитель
Упаковка

PDIP-8
Описание

Amplifier; Operational Amplifier; + 22V; 2mV (Typ.) @ 15V; 2.1V/us (Typ.)
даташит

Datasheet

Способ оплаты и доставка

MC33171P Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MC33171P Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	MC33171P
Производитель	ON Semiconductor
Чип воркер Часть №	CW122163013
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Выходной Ток	5 mA
Ток Питания	300 μA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	90 dB
Входная Ёмкость	800 fF
Скорость Нарастания	2.10 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.80 MHz
Входное Напряжение Смещения	6.5 mV
Входной Ток Смещения	200 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1.8 MHz
	Развернуть все
Длина	10.02 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
Лицензия HK STC	NLR

MC33171P Описание продукта

Low Power Operational Amplifier, ± 22 Voltage Supply, 2.1 V/μs (Typ.) Slew Rate, 1.8 MHz (Typ.)
* Low supply current: 180 μA (per amplifier)
* Wide input common mode range, including ground (VEE)
* Large output voltage swing: -14.2 to +14.2 V (with ± 15 V supplies)
* Excellent phase margin: 60°
* Excellent gain margin: 15 dB
* Output short circuit protect
Quality bipolar fabrication with innovative design concepts are employed for the MC33171/72/74 series of monolithic operational amplifiers. These devices operate at 180 μA per amplifier and offer 1.8 MHz of gain bandwidth product and 2.1 V/μs slew rate without the use of JFET device technology. Although this series can be operated from split supplies, it is particularly suited for single supply operation, since the common mode input voltage includes ground potential (VEE).
