MC14017BCPG - ON Semiconductor

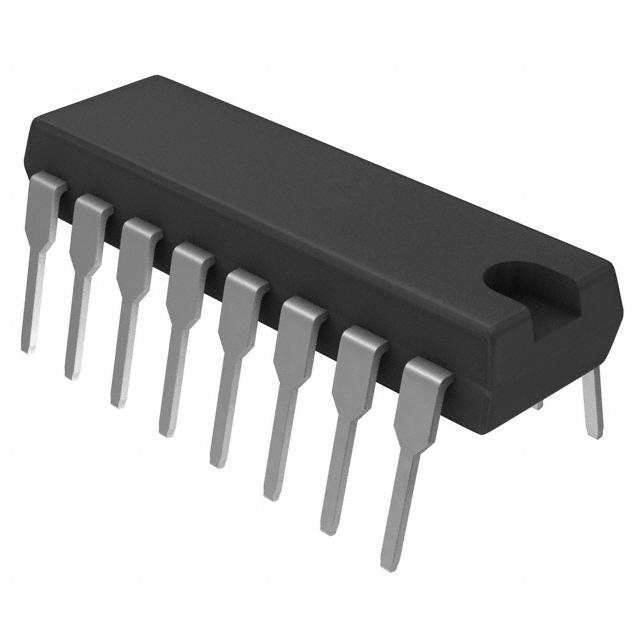

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MC14017BCPG
Производитель

ON Semiconductor
Чип воркер Часть №

CW77563184
Категория

Счётчик
Упаковка

DIP-16
Описание

Counter/Divider Single 5Bit Decade UP 16Pin PDIP Rail
даташит

Datasheet

Способ оплаты и доставка

MC14017BCPG Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MC14017BCPG Счётчик характеристики

Атрибут	Значение атрибута

Часть №	MC14017BCPG
Производитель	ON Semiconductor
Чип воркер Часть №	CW77563184
Категория	Счётчик
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	3V ~ 18V
Количество Выходных Интерфейсов	10 Output
Ток Питания	600 μA
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Тактовая Частота	16 MHz
Количество Битов	5 Bit
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	19.55 mm
Высота	3.43 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

MC14017BCPG Описание продукта

The MC14017B is a five−stage Johnson decade counter with built−in code converter. High speed operation and spike−free outputs are obtained by use of a Johnson decade counter design. The ten decoded outputs are normally low, and go high only at their appropriate decimal time period. The output changes occur on the positive−going edge of the clock pulse. This part can be used in
frequency division applications as well as decade counter or decimal decode display applications.
Features
•Fully Static Operation
•DC Clock Input Circuit Allows Slow Rise Times
•Carry Out Output for Cascading
•Divide−by−N Counting
•Supply Voltage Range = 3.0 Vdc to 18 Vdc
•Capable of Driving Two Low−Power TTL Loads or One Low−Power
Schottky TTL Load Over the Rated Temperature Range
•Pin−for−Pin Replacement for CD4017B
•Triple Diode Protection on All Inputs
•These Devices are Pb−Free and are RoHS Compliant
•NLV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q100 Qualified and PPAP Capable
